| ACM3128對比AD52090的應用差異 |
|
|
| 文章來源：永阜康科技 更新時間：2022/11/16 11:02:00 |
在線咨詢： |
| |
ACM3128A 對比 AD52090 主要是 pin5，pin6，pin13，pin14 這四個管腳的應用差異。

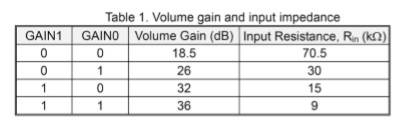

1. pin5，pin6 AD52090 pin5（GAIN0）pin6（GAIN1）用來設置增益，四個檔位。

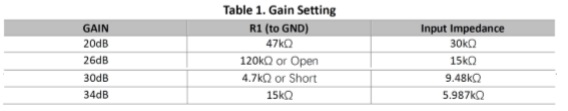

ACM3128A pin5（GAIN）用來設置增益，接一個電阻到地，不同電阻對應不同增益，四個檔位。

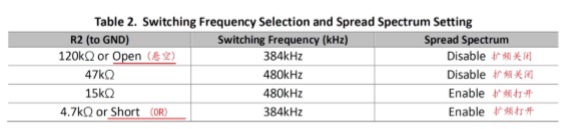

ACM3128A pin6（FREQ/SS）用來設置開關頻率以及擴頻模式，接一個電阻到地，不同電阻 對應不同開關頻率以及擴頻是否打開，四個模式。

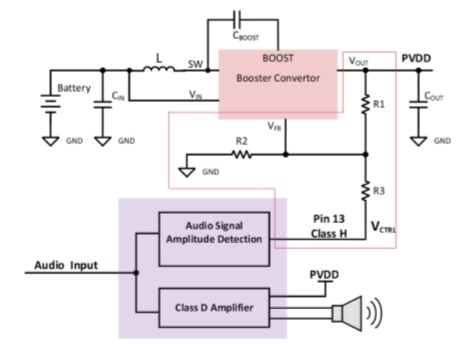

2. pin13 AD52090 pin13（NC）空腳。 ACM3128A pin13（CLASS H）動態升壓 FB 控制腳。通過一個電阻接到外圍升壓 IC 的 FB 腳， 實現動態升壓。具體參數計算參考附件 EXCEL 電子表格自動計算公式。

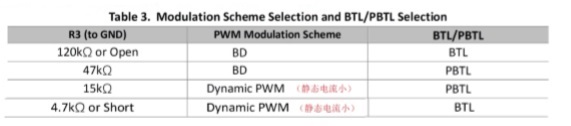

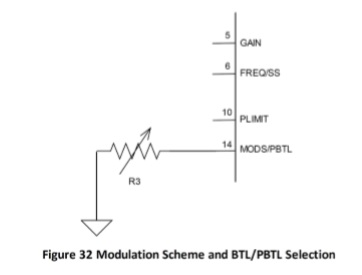

3. pin14 AD52090 pin14（PBTL）用來設置雙聲道(BTL)以及單聲道（PBTL）工作模式。 低電平：雙聲道(BTL)； 高電平：單聲道（PBTL） ACM3128A pin14（MODS/PBTL）用來設置調制模式以及雙聲道(BTL)以及單聲道（PBTL）工 作模式。接一個電阻到地，不同電阻對應四個模式。
|
| |
|
|
|
|
|
| |
| |
| |
 |
