作者：Iris Wen
隨著多媒體技術的發展，人們對于家庭娛樂的視聽體驗要求越來越高。音箱是家庭影音設備中非常重要的一部分，為提升品質，音箱的設計也面臨著諸多挑戰。
目前，越來越多的家用音響采用標準USB接口進行供電，USB 2.0接口的電流一般在500mA以下，Type-C接口的電流通常能夠達到3A。音箱的揚聲器部分需要一顆升壓轉換器來抬升電壓，由于其功能特性，所需的功率往往較大，在一些場景下會有很高的瞬時電流，這就要求開發者在系統設計中考慮到輸入電流限制的問題。TI新推出的TPS61376是一款帶有平均電流限制特性的升壓轉換器（boost converter），能夠有效地解決這個設計問題。

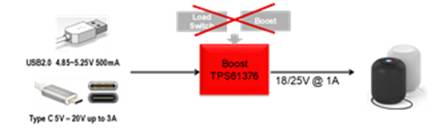

如上所展示的是音箱中電源系統升壓部分的框圖，在一些情況下，會產生超出USB電源承受范圍的高瞬時電流。通常，為實現對電源的限流保護，開發者往往會采用加入load switch的方式限制輸入電流，以避免損壞電源。TPS61376的問世為很大程度上簡化了這一部分的設計，它自帶可編程輸入平均電流限制功能，限制范圍從0.1A到3A，且精度可以達到2.5%，滿足多數應用場景，可以完全替代傳統的分立方案。不僅大大降低設計難度，而且能夠有效節約板級空間，TPS61376采用2.5mm*2mm的VQFN封裝，非常有利于小型化設計。
除了音箱這一典型案例之外，其他需要輸入電流限制的應用也可以通過TPS61376實現設計。除了USB接口供電，個人電子設備中還有很多采用鋰電池或多節干電池供電的場景。TPS61376的輸入電壓范圍在2.9V至23V，輸出電壓高達25V，可以滿足這些場景下的設計需求。除此之外，它還具有真關斷的特性，其開關頻率能夠達到1.2MHz，能夠優化整體解決方案的空間問題。

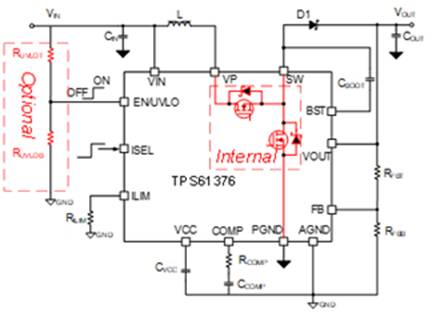

除了所提到的可編程輸入平均電流限制這一突出特性外，與市面上的同類型產品相比，TPS61376具有諸多優勢。在能量損耗方面，其Rds(on)僅有50mΩ，能夠?qū)崿F(xiàn)較高的效率，它的靜態電流Iq低至80μA，遠低于同類型競品。在適用范圍方面，TPS61376的輸入輸出范圍較寬，且開關電流限制可高達4.5A，可滿足的應用范圍較廣。TPS61376的2.5mm*2mm封裝同樣可以滿足許多產品小型化的需求。 |
