如何讓播放時長延長40%-50%

文章來源：轉載芯片應用微信公眾號更新時間：2022/9/30 10:04:00

在線咨詢：

李湘寧 2850985550

鄢先輝 2850985542

張代明 3003290139

13713728695

便攜式電子產品的核心賣點之一就是續航，這個不管流行趨勢怎么變，續航長都是不變的賣點。尤其當下，電池成本大幅增加，如何平衡續航和成本更是產品定義工作的重點。

除了電芯，我的觀點：延長續航就是降低發熱量。PCB上的關鍵就是圍繞功率芯片，發熱器件做文章。以藍牙音響為例，發熱量最大的兩個芯片，DC-DC升壓和音頻功放，只要提高了這兩顆芯片的效率，不但能大大增加續航，還能降低發熱量，這兩個是相輔相成，正向循環的。

這里重點介紹的就是CLASS H的顯著作用。CLASS H就是根據音樂信號動態調整升壓。傳統的方式是DCDC升壓到一個固定電壓，比如15V，從電池電壓升壓到15V，升壓芯片的壓力會比較大，就像跨臺階一樣，跨的越大壓力越大，效率會大幅降低，從而帶來的發熱量大幅增加。這種傳統固定升壓的方案，使得這種DCDC壓力得不到釋放，不管音樂信號平均幅度是多小，升壓芯片都要維持低效率狀態，發熱量也得不到降低。

音頻功放也是面臨一樣的挑戰，傳統方案不管音樂信號大小，功放的電源都是固定高電壓，輸出PWM波形的高電平就是高電壓。同樣輸出1W，9V和18V供電效率差別還是很大的。

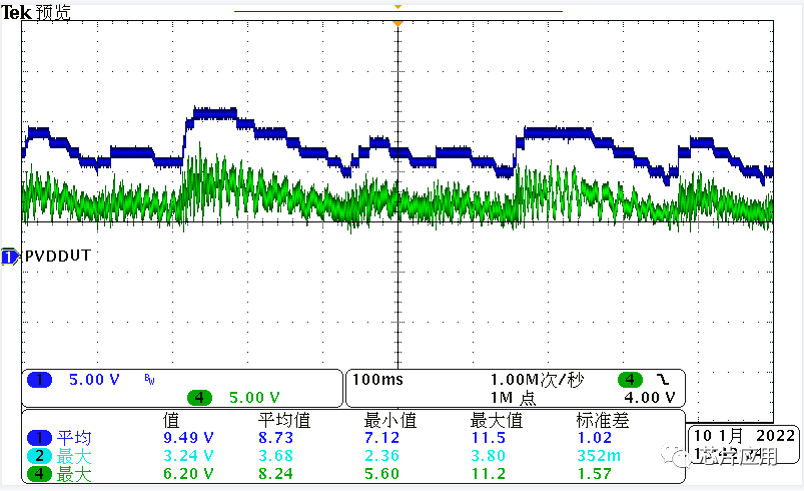

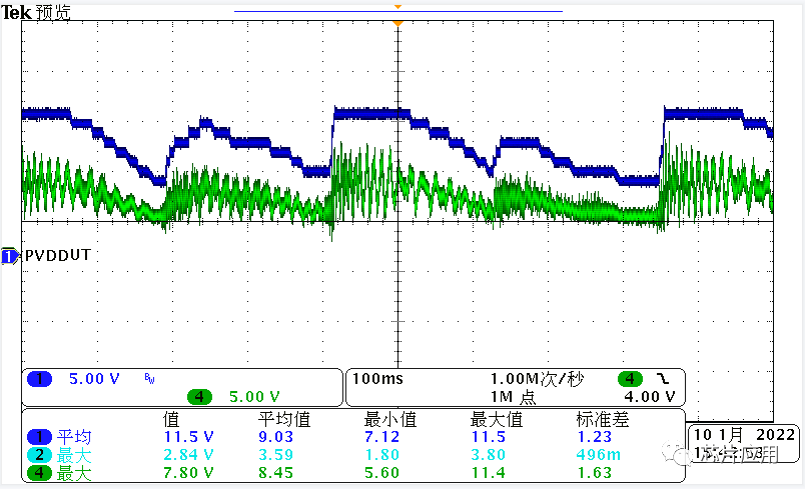

CLASS H功能替代這種固定升壓的方案，必將成為新一代便攜式產品的趨勢。下圖來展示一下ACM3108，在CLASS H功能下，PVDD的變化。下圖藍色是DCDC的PVDD，綠色是音頻輸出信號。

隨著音樂信號的變化，PVDD能實時調整，并且留有一定的余量，保障了音質。ACM3108/ACM3128/ACM3129都帶有ClassH功能。這個功能可以通過管腳pin13,去控制DCDC升壓芯片的FB腳，從而控制DCDC電壓。

動態升壓既能保證了瞬態大功率的動態范圍，又能降低整機功耗，是比較理想的綜合方案。
