東芝電子元件及存儲裝置株式會社（“東芝”）宣布擴大其智能柵極驅動光耦產品線，推出一款輸出電流為2.5A的智能柵極驅動光耦---“TLP5222”。這是一種可為MOSFET或IGBT等功率器件提供過流保護的隔離柵極驅動IC，內置保護操作自動恢復的功能。該產品于今日開始出貨。
TLP5222持續監測其驅動的功率器件的漏極-源極電壓（VDS）[1]或集電極-發射極電壓（VCE）[2]。內置的過流檢測與保護功能可檢測出功率器件中因過流導致的任何VDS或VCE上升，并執行軟關斷。
此外，這種新型光耦還內置自動恢復功能，在觸發保護操作后25.5μs（典型值）將光耦重置到正常工作狀態。這簡化了控制器中的序列設置。它還集成了隔離故障狀態反饋功能，一旦檢測出過流即可向控制器發送故障信號，同時有源米勒鉗位功能可防止上下橋臂功率器件發生短路[3]，幫助簡化設計，并減少外部電路。
與此同時，TLP5222采用SO16L封裝，可確保8mm（最小值）的爬電距離和電氣間隙，適用于需要實現較高絕緣性能的設備。此外，其額定工作溫度范圍為-40℃至110℃，適用于惡劣溫度環境下的各類應用，如光伏發電系統和不間斷電源（UPS）。
該系列產品還包括TLP5212、TLP5214A和TLP5214。這三款產品不具備內置的自動恢復功能，但是通過輸入LED的信號也可以將其重置回正常運行，用戶可以針對具體的使用條件選擇合適產品。

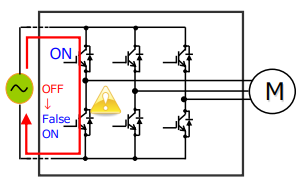

短路示例
Ø 應用：
- MOSFET／IGBT柵極驅動
- 工業變頻器和交流伺服器
- 可再生能源逆變器（光伏（PV）逆變器等）
- 開關電源（UPS等）
Ø 特性：
- 內置保護操作自動恢復功能
- 峰值輸出電流額定值：IOPH／IOPL＝±2.5A
- 內置過流檢測、隔離故障狀態反饋和有源米勒鉗位等保護功能
- 采用SO16L封裝，確保了8mm（最小值）的爬電距離和電氣間隙
Ø 主要規格：
（除非另有說明，Ta＝40℃至110℃）
|
器件型號
|
TLP5222
|
|
封裝
|
名稱
|
SO16L
|
|
尺寸（mm）
|
10.3×10（典型值）
厚度：2.3（最大值）
|
|
絕對最大
額定值
|
工作溫度Topr（℃）
|
-40至110
|
|
峰值輸出電流IOPH／IOPL（A）
|
±2.5
|
|
建議工作條件
|
輸出側總供電電壓（VCC2−VEE）（V）
|
15至30
|
|
故障反饋IC供電電壓VCC1（V）
|
2.7至5.5
|
|
電氣特性
|
供電電流ICC2H，ICC2L最大值（mA）
|
5
|
|
閾值輸入電流（L／H）IFLH最大值（mA）
|
6.0
|
|
DESAT閾值電壓VDESAT典型值（V）
|
6.6
|
|
開關特性
|
傳輸延遲時間tpHL，tpLH最大值（ns）
|
250
|
|
DESAT輸入靜音時間tDESAT(MUTE)典型值（μs）
|
25.5
|
|
共模瞬態抑制
CMH、CML最小值（kV/μs）
|
@Ta＝25℃，
CF＝Open
|
±25
|
|
@Ta＝25℃，
CF＝1nF
|
±50
|
|
隔離特性
|
隔離電壓BVS最小值（Vrms）
|
@Ta＝25℃
|
5000
|
|
庫存查詢與購買
|
在線購買
|
注：
[1] 適用于功率MOSFET
[2] 適用于IGBT
[3] 某些功率器件在啟動上下橋臂功率器件的開關過程中，米勒電流產生噪聲或引起這些功率器件故障的現象。 |
