納芯微全新推出NSD731x系列直流有刷電機驅動芯片，該系列產品包括NSD7310, NSD7312, NSD7310A, NSD7312A, NSD7312-Q1, NSD7312A-Q1等多款芯片，可廣泛適用于掃地機、家電、直流有刷電機模組、新能源汽車等多種應用場景。
NSD731x 產品特性
• 工作電壓范圍：5V-36V（耐壓40V）
• 導通電阻（HS + LS）：520mΩ
• 峰值電流：3.6A
• 支持電流調制功能
• 支持欠壓保護、過流保護、過溫保護
• 工作溫度：-40°C~125°C
• 車規型號滿足AEC-Q100車規認證
• 封裝形式：HSOP8
如下圖一所示，芯片內置功率N-MOSFET，并為其提供全方位保護，包括供電欠壓保護、輸出過流保護、芯片過溫保護，能夠確保芯片在負載異常情況下不會被損壞。

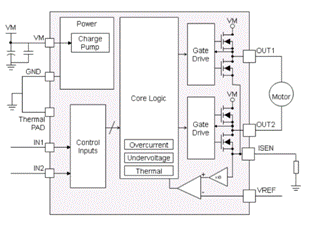

圖一：典型應用框圖
NSD731x可提供3.6A峰值電流，520m Ohm HS + LS 導通電阻，采用慢速衰減模式且支持PWM電流調制功能。如圖2所示，在電機啟動過程或者負載出現較大電容時，PWM電流調制功能可有效減小峰值電流，降低由于過大瞬態電流而對系統造成的沖擊。

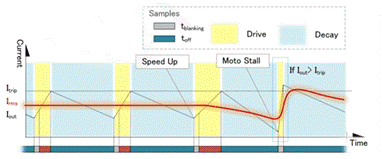

圖二：電流調制與堵轉電流脈沖
NSD731x系列 A版本
優化PCB版圖面積，節省采樣電阻成本
此外，NSD731x系列還提供A版本產品。其內部增加了功率路徑電流鏡像功能，外部ADC/MCU可直接通過電流偵測引腳實時等比例得到功率級N-MOSFET的負載電流，與傳統采用外置電流采樣電阻的設計相比，該設計有助于客戶優化PCB版圖面積，節省采樣電阻成本。實時獲取直流有刷電機的電流信息可有效檢測電機負載工作狀態，在電機出現異常狀態時比如堵轉，可通過設置不同的濾波時間，實現甄別直流有刷電機啟動瞬時脈沖電流與真實堵轉導致的脈沖電流。
NSD7312/NSD7312A Q1車規版
專為新能源汽車充電系統設計
針對新能源汽車應用，NSD7312和NSD7312A Q1車規版本均已通過AEC-Q100認證，可滿足汽車的質量與可靠性要求。
根據國標GB/T14447.1-2015規定，在新能源充電系統中，額定電流大于16A的供電設備必須提供鎖止功能。對應到額定電流大于16A的方案中，主流6.6kW車載充電器方案已經廣泛應用于新能源汽車乘用車，為了實現更快速的充電，新一代車載充電器產品功率密度持續上升，11kW甚至22kW產品已經逐步涌現于市場，電動鎖止功能逐漸成為新能源汽車的標準配置。
NSD7312/NSD7312A Q1可滿足電動鎖止裝置對電機瞬態力矩與峰值電流的系統要求，可應用于提供鎖止功能的車載電子控制器中，包括車載充電器（OBC），電池管理系統（BMS）或者車身控制系統（VCU）。

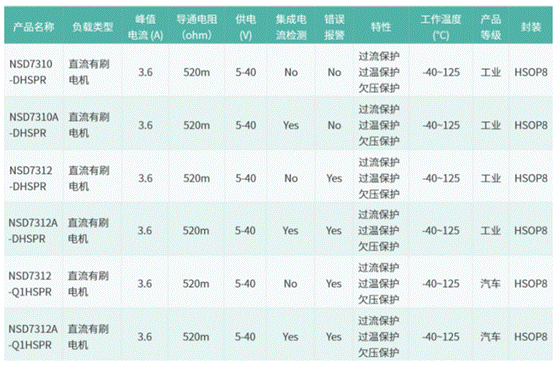

NSD731x系列產品選型表
免費送樣
NSD731x系列產品均可提供樣品 |
