近日，廣芯微電子發布PD3.1 DRP雙向快充芯片產品UM3506系列芯片。該產品全面支持PD3.1 SRC, SNK 及雙向DRP功能，其中包括SPR下的PPS可編程電壓模式和EPR下的AVS動態電壓模式，同時還支持EPR線纜中PD 3.1 EMARK模式。
Unicmicro廣芯微UM3506 系列產品采用軟硬結合的靈活可編程架構，芯片內部采用TCPM/TCPC分層架構，集成了一個原生的TCPC-like前端模塊，包括用于Type-C接口檢測與控制的數字邏輯和模擬電路，PD PHY層的分組BMC編解碼以及PD協議層中對時序有嚴格要求的關鍵功能。同時內置高性能32位MCU微處理器內核和大容量Flash閃存、SRAM存儲器及增強的外設接口和豐富的系統資源。

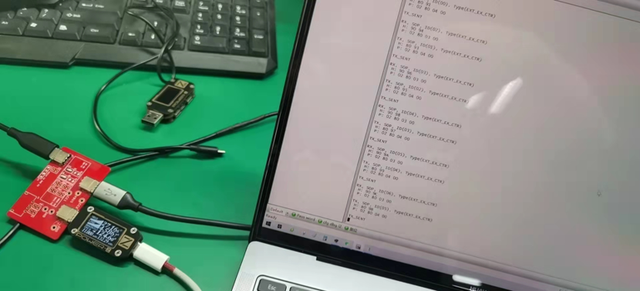

將Unicmicro廣芯微UM3506 參考設計對MacBook Pro 16進行充電測試，可見成功握手了28V 5A PDO檔位，可見開啟了USB PD3.1快充模式。

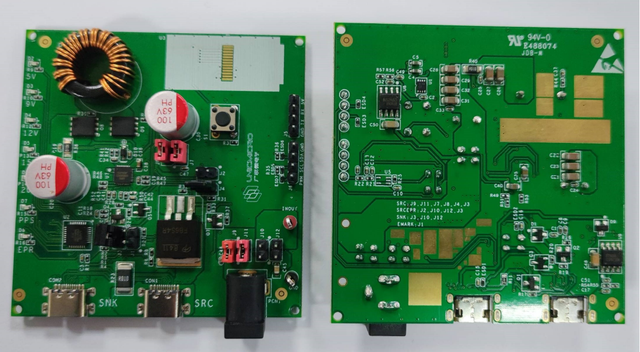

UM3506 PD3.1 開發板規格：
PD3.1 EPR 240W， 后向兼容PD3.0 SPR 100W
PD3.1 EPR AVS 動態電壓申請 （類似于 SPR中 PPS）
支持擴展消息的Chunk發送 和 260Bytes的長包發送機制
開放式開發平臺，編譯環境，SDK, PD LIB庫
Unicmicro廣芯微UM3506芯片致力于打造開放平臺和差異化應用的設計理念，設計人員可以更合理有效地利用芯片上MCU的資源，簡化差異化應用軟件的設計，縮短系統開發時間，同時更好地保證系統的實時性和可靠性，完美實現PD+MCU的應用開發。

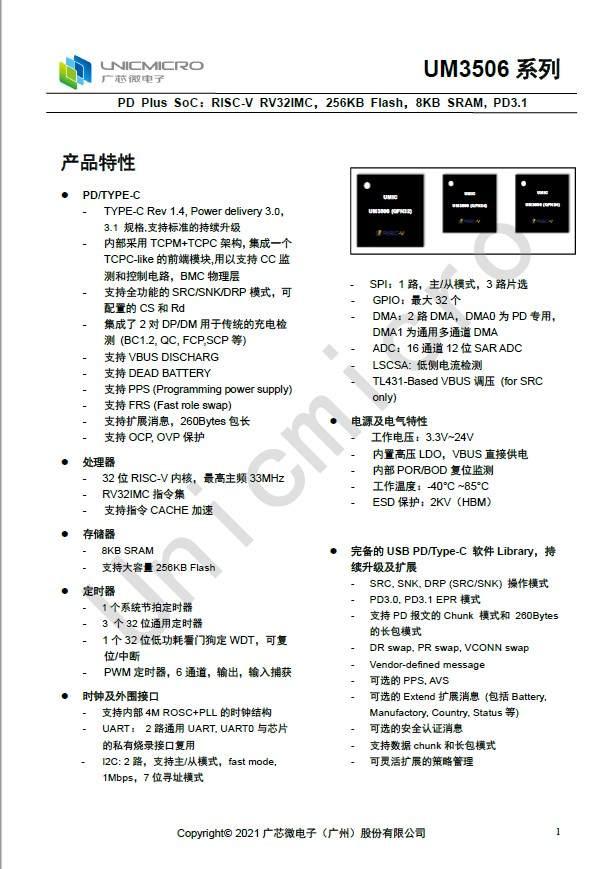

封裝封面，UM3506家族共有多個封裝尺寸，分別是QFN32、QFN24，適用于工程師根據PCB大小布局進行方案開發設計。充電頭網向廣芯微了解到，UM3506系列采用了當下關注度相當高的RISC-V架構，這也是業界率先將RISC-V與USB PD3.1相結合的快充芯片。
Unicmicro廣芯微UM3506芯片產品適用于PD3.1標準的充電器、充電寶等產品，并在PES便攜式儲能設備、電動工具及充放電和數據混合應用如智能顯示器、AR/VR頭顯等領域均有廣泛的應用前景。
2021年6月，USB協會組織公布最新USB Power Delivery 3.1規范，擴展了EPR功率范圍，將充電電壓標準提升至48V，讓USB PD充電功率從先前最高100W提升至240W，并搭配全新的消息定義及更嚴謹?shù)南⒔换f(xié)議，提供更為安全且高功率的充電，擴展使用范圍，極大地提升了標準對更為廣泛的使用場景的適應能力。

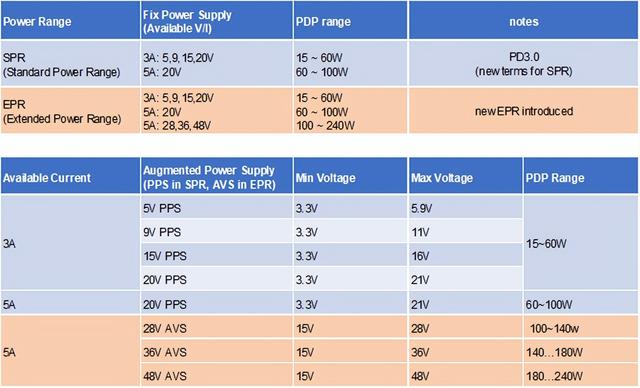

功率規格的更新主要包括: 增加了3個固定電壓檔： 28V/5A; 36V/5A; 48V/5A；增加了3個可變電壓檔：28V AVS(15~28V/5A); 36V AVS(15~36V/5A); 48V AVS(15~48V/5A), 類似于PD3.0 里面的PPS，但它的步進精度只要100mV， 沒有PPS里的20mV那么精細。
借助于EPR的擴展，采用PD3.1標準的設備將不再局限消費電子(手機、平板、筆記本等)應用，將進一步擴展其在便攜式儲能、電動工具、物聯網設備、智能家居、汽車和醫療等領域的全面應用。
廣芯微電子（廣州）股份有限公司專注于低功耗物聯網芯片的研發、設計與銷售，為客戶提供面向個人與家庭、工業與商業物聯網應用領域,以低功耗為差異化的8位/32位微控制器芯片、無線射頻收發器芯片、數字電源管理芯片和傳感與信號調理專用芯片等。
