特瑞仕半導體株式會社（日本東京都中央?yún)^(qū) 董事總經理：芝宮 孝司，以下簡稱“特瑞仕”）開發了400nA PWM/PFM 超低消耗電流升壓型DC/DC轉換器XC9145系列。

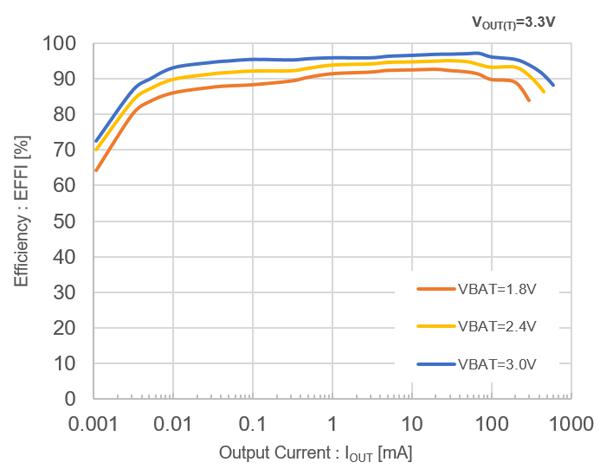

XC9145系列的超低消耗電流電路將電流消耗降低至400nA，同時采用PWM/PFM控制方式使得產品在輕負載下顯著提高效率，特別是輸出電流為數μA時，與傳統DC/DC轉換器相比，效率得到大幅提高（圖1）。VIN=2.4V、VOUT=3.3V、IOUT=10μA時的效率達到 89.9%，兼容低功耗的MCU和SoC。 無需復雜控制，也可以顯著降低恒定升壓工作有較大的系統待機時間的 IoT和便攜式設備的功耗，貢獻于延長電池使用時間

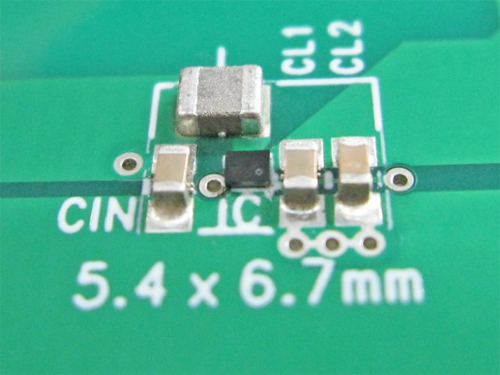

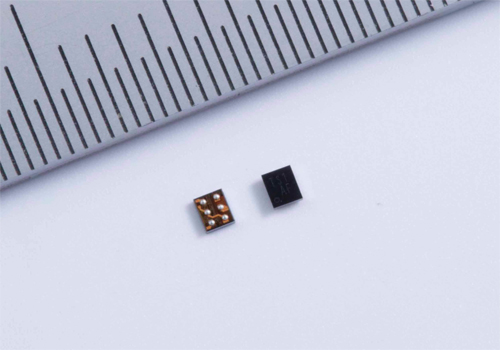

采用超小型封裝 WLP-6-05 (1.08 x 1.28 x 0.4 mm)（圖2），即使在外部安裝小型線圈和陶瓷電容，也可實現 5.4 x 6.7 mm 的超小實裝面積（圖3）。高待機效率可減小電池的尺寸和容量，有助于整個設備的小型化。
此外，XC9145系列的工作環境溫度可達+105°C，適用于要求電池壽命長的物聯網/移動/可穿戴設備，也適用于要求小型及輕負載高效率要求工業設備。
|
