在濾波器、開關電源等產品中，我們?yōu)榱丝闺姶鸥蓴_，經常會采用兩種元器件，那就是共模電感和差模電感，那兩者有哪些不同呢？這些我們?cè)诰W(wǎng)上能查到好多，今天小編通過查閱到的知識點和一些自己的理解做了一下規整，從作用、特點以及兩者的外觀和繞線方式做了一下對比，希望能讓大家更好的區分共模電感和差模電感。
1、作用不同
騷擾電磁場在線-地之間產生共模電流，共模電流在負載上產生差模電壓，引起干擾，這就是共模干擾，共模電感的作用是抑制共模干擾。
騷擾電磁場在線-線之間產生差模電流，在負載上引起干擾，這就是差模干擾。差模電感的作用是抑制差模干擾。
2、外觀、繞線方式不同

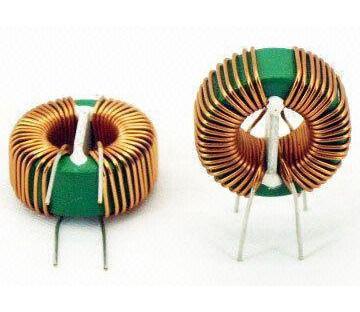

共模電感，它是繞在同一鐵心上，并且兩個繞組的線圈直徑和圈數一樣，但是繞向方向相反，一組線圈有兩個引腳，因此共模電感會有4個引腳。

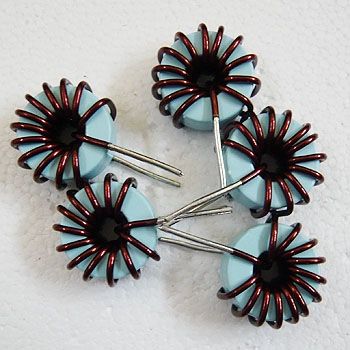

差模電感則是繞在一個鐵心上并且只有一個線圈，因此它只有2個引腳，因此可從引腳數量來區分共模電感和差模電感。
3、特點不同
共模電感的特點：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。高導鐵氧體材料是市場上用的最多的磁芯材料。
差模電感的特點：應用在大電流的場合，由于其在一個鐵芯商進行繞制的線圈，當流進線圈的電流增大時，線圈的鐵芯會飽和，鐵粉芯材料是市場上用的最多的鐵芯材料，因?yàn)閮r(jià)格非常便宜。
以上三個方面就是小編總結出共模電感和差模電感二者的不同，是不是很好理解呢？當然還有其他的不同的地方，就不一一贅述了，大家可以自己去試一試小編總結的到底對不對哦！ |
