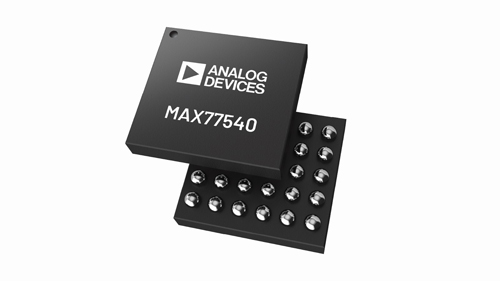

Analog Devices, Inc. (ADI) 日前推出MAX77540降壓型buck轉換器，該器件為多節電池供電的應用提供單級電源轉換方案，例如：增強現實/虛擬現實(ARVR)耳機、地面移動無線通信(LMR)設備、數字單反(DSLR)相機等。具有較高功率密度的MAX77540降壓型轉換器具有94%峰值效率，采用晶圓級封裝，比傳統方形扁平無引腳封裝的尺寸減小61%。
多節電池供電產品要求較長的電池壽命和盡可能小的方案尺寸，此類產品通常需要兩級電源轉換。傳統方案大多效率低下，直接影響了系統的電池壽命，例如，利用一級轉換器將電池電壓降壓至5V或更低，然后再利用一級降壓器進一步轉換至系統供電電壓。由于這種架構需要一個額外的轉換器，而這個轉換器通常需要外部電感，導致方案尺寸過大、成本過高。
利用MAX77540，設計工程師能夠非常容易地搭建出兩路3A或單路6A輸出的電源轉換器。默認上電配置僅需要兩個外部電阻設置，并允許通過I2C接口作進一步調節，為用戶提供高級電源管理方案。外部頻率同步和擴頻調制功能有助于大幅降低電源轉換器的電磁干擾(EMI)，用于支持數據檢測、數據處理等噪聲敏感應用。
MAX77540 buck轉換器關鍵特性：
· 4V至16V寬壓輸入范圍，3A雙相開關控制器，單級轉換即可實現USB-C電壓或2S、3S多節電池電壓至處理器核電壓的轉換。
· 晶圓級封裝比傳統方形扁平無引腳封裝的尺寸減小61% (方案尺寸縮小2.5倍)，適合空間受限應用。
· 7.4V至3.3V轉換條件下，峰值效率高達94% ，有效延長電池壽命。
供貨與封裝
|
產品
|
全面投產
|
封裝
|
|
MAX77540
|
現已供貨
|
2.51mm x 2.31mm
30焊球晶圓級封裝(WLP)
|
|
MAX77540EVKIT
|
現已供貨
|
N/A
|
|
