ADC的內部原理
文章來源:永阜康科技 更新時間:2021/12/8 11:17:00
在線咨詢:
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


前言

用了這么久ADC,從沒細看過ADC的內部原理和如何獲得很佳jing度,今天看到一篇ST的guan方文檔講的不錯,這里整理分享給大家。

SAR ADC內部結構

STM32微控制器中內置的ADC使用SAR(逐次逼近)原則,分多步執行轉換。轉換步驟數等于ADC轉換器中的位數。每個步驟均由ADC時鐘驅動。每個ADC時鐘從結果到輸出產生一 位。ADC的內部設計基于切換電容技術。

下面的圖介紹了ADC的工作原理。下面的示例僅顯示了逼近的前面幾步,但是該過程會持續到LSB為止

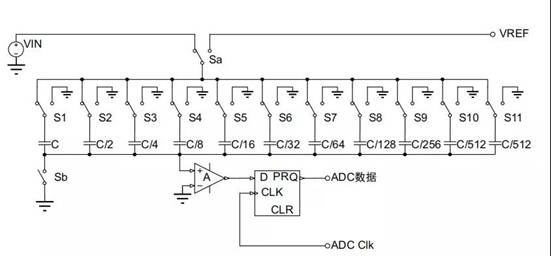

SAR切換電容ADC的基本原理(10位ADC示例)

帶數字輸出的ADC基本原理圖

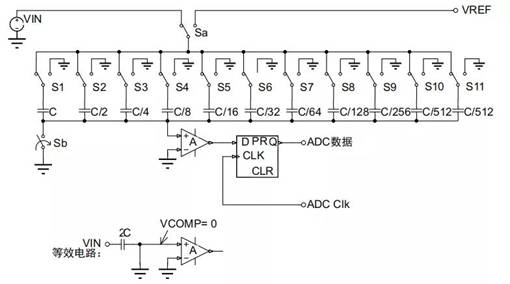

采樣狀態

采樣狀態:電容充電至電壓VIN。Sa切換至VIN,采樣期間Sb開關閉合

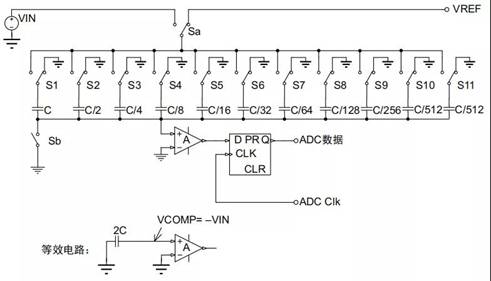

保持狀態

保持狀態:輸入斷開,電容保持輸入電壓。Sb開關打開,然后S1-S11切換至接地且Sa切換至VREF。

逐次逼近

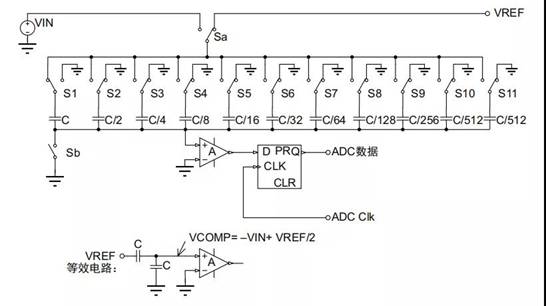

1、第yi個逼近步驟。S1切換至VREF。VIN與VREF/2比較

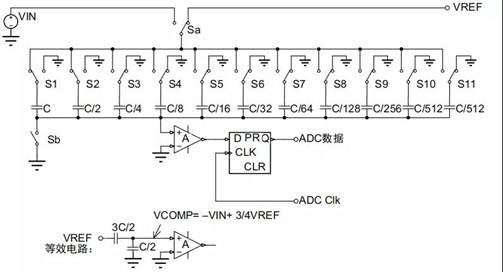

2、如果MSB = 0,則與VREF進行比較,S1切換回接地。S2切換至VREF。

3、如果MSB = 1,則與?VREF進行比較,S1保持接地。S2切換至VREF。

重復如上步驟,直到LSB為止。可以簡單理解為二分法逐次進行輸入電壓與參考電壓的比較。首次于VREF/2比較,下次比較根據上次比較結果決定,如果MSB=1則與?VREF比較。如果MSB=0則與?VREF比較。后面決定與1/8VREF 3/8VREF、 5/8VREF、 7/8VREF之一做比較。循環直到輸出LSB為止。
