平時， 在維修中遇到紅外線接收頭損壞均找同型號的接收頭進行代換， 由于電視機品牌眾多， 接收頭也各式各樣， 這給代換中帶來了不便。可否有一種通用型接收頭呢？答案肯定，有現在市場上流行一種萬neng接收頭， 類似于塑封三極管如圖1所示。只要我們能正確判斷出其引腳功能就可方便用于各種代換。
判斷引腳簡法：用萬用表R×1kΩ檔，先假定任一引腳為接地腳， 黑表筆接假定地腳，紅表筆分別測量另外兩個引腳， 這時測得電阻如果在5~6kΩ左右， 說明假定腳為接地腳正確，否則需重新查找， 直到找出地腳為止。
后用萬用表兩表筆對未知兩腳分別作正反測量， 當測量中出現較大阻值時， 這時紅筆所接為輸出腳（OUT），黑筆所接則為電源引腳。

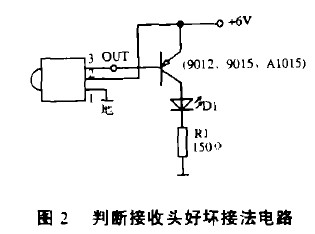

對于接收頭好壞的判斷只需用遙控器對其操作，再測量輸出腳的電壓一般在4-4.8v，應有0.6v左右下降且抖動則可認為正常參見圖2所示。反之， 也可判斷檢修遙控板。 |
