相信平常關注壓電陶瓷放大器的小伙伴，對于有關壓電陶瓷放大器如何驅動壓電換能器，今天Aigtek小編就給大家分享一個純干貨，壓電陶瓷放大器如何驅動壓電換能器，話不多說，快和小編一起繼續往下看吧！
換能器指的是能夠?qū)崿F(xiàn)能量轉換的器件，即可以將一種形式的能量轉換為另一種形式的能量的裝置。超聲換能器即是在超聲頻率內將交變的電信號經過壓電陶瓷功率放大器放大轉換成聲信號或者將外界的聲信號轉換為電信號的能量轉換器件。其中，用來發射聲波的換能器稱為發射器，用來接受聲波的換能器稱為接收器。
超聲換能器的種類有很多，按照能量轉換的機理和換能材料的不同，可分為壓電超聲換能器、磁致伸縮換能器、電容型換能器和機械型超聲換能器等。其中最常見的兩種為磁致伸縮換能器和壓電超聲換能器。隨著壓電陶瓷材料的廣泛應用，磁致伸縮換能器除了在一些特殊領域仍在使用，已逐漸被壓電超聲換能器所取代。
壓電陶瓷功率放大器驅動壓電陶瓷：

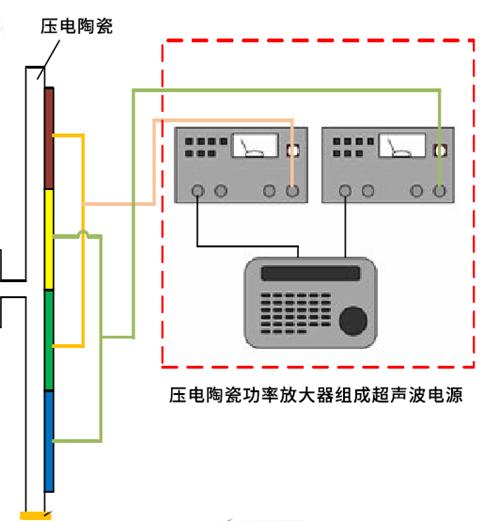

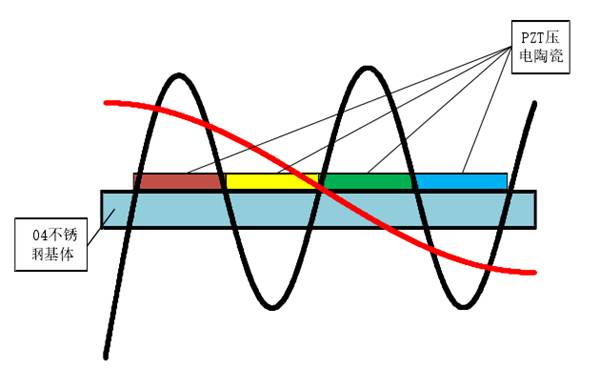

壓電超聲換能器是依照石英、壓電陶瓷、壓電復合材料以及壓電薄膜等壓電材料的逆壓電效應為原理設計的。為了最大化發揮壓電超聲換能器的優點，目前，壓電陶瓷材料是最為常用的壓電換能器材料。而在大多的驅動壓電陶瓷換能器的實驗中，壓電陶瓷功率放大器驅動換能器，將電信號轉換成聲信號的過程中有著重要的作用。

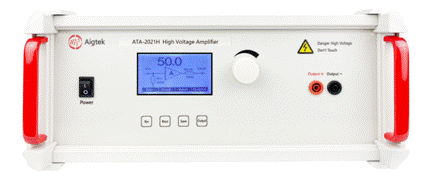

壓電陶瓷驅動功率放大器ATA-2021H系列最大差分輸出200Vp-p (±100Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的完美放大。
輸入接口：標準 BNC 接口；
輸入電阻50Ω、5kΩ兩檔可選，完美匹配高低內阻信號源。
輸出為香蕉插座，最大輸出電壓200Vp-p(±100V)，輸出電流500mA。
監控輸出接口：1/100 Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。
壓電陶瓷功率放大器的快速響應特性不僅體現在帶寬和壓擺率，也與最大輸出電流、電壓、負載的電容特性等密切相關。選擇功率放大器的主要技術指標有：電壓、電流、功率、帶寬、壓擺率、阻抗、負載等。
通過以上的介紹，相信您對壓電陶瓷功率放大器驅動壓電超聲換能器已經有了清晰的了解，如果你還想了解更多關于壓電陶瓷功率放大器的話，請持續關注安泰電子官網www.aigtek.com。公司致力于壓電陶瓷功率放大器、計量校準產品、線束測試儀等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商。 |
