隨著這些系統的設計人員在改善系統的魯棒性和提高音頻質量方面取得了長足的進步，現代D類解決方案已經比前幾代產品有了很大的改進。實際上，在大多數應用中，使用這些放大器的優點現在超過了與它們相關的任何缺點。
在傳統的D類放大器中，控制器通常用于將模擬或數字音頻轉換為PWM信號，然后再由功率MOSFET放大，該功率MOSFET通常集成到功率后端設備中。這些放大器具有高效率的優勢，可減少或減少散熱片，并降低電源輸出功率要求。但是，與傳統的A / B類放大器相比，它們還具有固有的系統問題，例如成本，性能和EMI。D類放大器的新趨勢致力于解決這些問題。
降低EMI
自從引入D類以來，困擾系統設計者的一個問題是由于放大器的軌到軌切換特性，導致大量的輻射EMI。這將導致設備無法通過所需的FCC和CISPR認證。
在D類調制器中，通過將音頻波形與高頻恒定波形進行比較并將結果調制到固定的載波頻率上，可以將數字音頻轉換為PWM。產生的信號是一個可變脈沖寬度的固定載波頻率（通常為數百千赫茲）。然后，使用更高電壓的功率MOSFET來放大此PWM信號。放大后的PWM信號通過一個低通濾波器，從而消除了載波頻率并恢復了原始的基帶音頻信號。
雖然此拓撲有效，但會導致一些不必要的偽影，例如大量的輻射EMI。由于調制器使用固定的載波頻率，因此該載波的諧波將輻射出去。同樣，由于PWM信號的開關特性，過沖/下沖和振鈴會產生固定速率的高頻（10至100 MHz區域）輻射EMI分量。為了抵抗輻射的EMI，最新一代的PWM調制器的主要趨勢是采用擴頻調制。

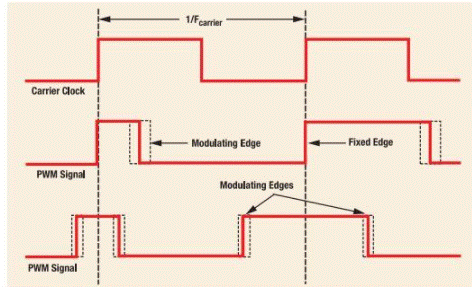

在傳統的PWM中，通過改變信號的兩個邊沿來校正EMI。
擴頻調制用于各種應用中，以便在不改變原始音頻內容的情況下，將開關PWM信號的頻譜能量擴展到更大的帶寬。校正高EMI傳統PWM調制器的有效方法是改變開關PWM信號的兩個邊沿，如圖1所示。
信號以載波頻率為中心，但是兩個邊沿都不是重復的循環。這具有保持恒定的載波頻率的好處，但是因為邊緣沒有以恒定的速率切換，所以大大降低了載波頻率（以及相關諧波）下的輻射能量。 |
