德州儀器最新推出了面向Type-C/USB PD應用的升降壓變換器TPS55288，以優異的功率密度、整體方案尺寸、熱性能以及高性價比領先于市場同類產品。
TPS55288輸入電壓范圍為2.7V到36V，16A開關電流，輸出功率最高可達100W，支持 I2C 接口及PPS 協議，適用于支持Type-C/USB PD接口的電腦、顯示器、拓展塢、充電頭、無線充電板、車載充電器、移動電源、智能音箱等多種應用。

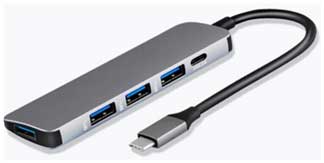

拓展塢：無懼各類充電頭，利用TPS55288實現大功率PD輸出
便攜式拓展塢通常不配備專門的USB PD充電頭，所以為了適配市面上絕大多數充電頭，保證大功率USB PD輸出，需要在拓展塢內部加入升降壓芯片。TPS55288升降壓方案完美滿足客戶需求，并兼顧小體積產品的散熱問題。
TPS55288采用小尺寸的QFN封裝，僅為3.5mm x 4mm，但熱性能極佳，60W輸出功率下效率高達96%，常溫下無風扇持續工作芯片溫升僅為35℃，極大地緩解小體積產品的散熱問題。
多口充電器：利用TPS55288方案簡化電路，減小產品體積
如今，多口充電器越來越受到消費者的歡迎，尤其是具備USB PD快充功能的多口充。多口充的功率目前主要集中在30W到65W間，也有更大功率至100W甚至120W的多口快充。在追求大功率的同時，廠商也希望能減小產品的體積，德州儀器推出TPS55288升降壓方案來簡化電路，減小產品體積。
以65W的1A1C充電頭為例，如下圖所示，傳統方案通常采用兩路Buck架構，flyback輸出固定電壓作為Buck輸入。而采用升降壓方案，則可省去一路DC/DC電路， flyback輸出可調節電壓，直接給Type C端口提供電壓；同時通過TPS55288給Type A端口提供電壓，這樣可以簡化電路，減小產品的體積。
此外，TPS55288采用了高度差異化的設計，開創性地集成了升壓部分的兩個功率管。充電頭廠商通常會比較關注降壓時的效率，比如20V轉5V的效率，而TPS55288可以靈活選擇降壓部分的兩個外置功率管，實現最佳的轉換效率及散熱效果。目前，已有不少?gòu)S商采用buck-boost方案。

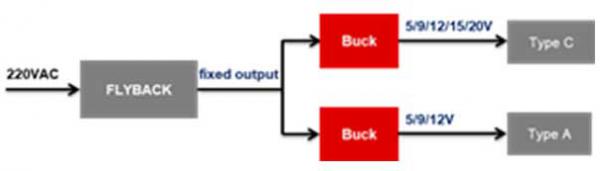

傳統Buck方案

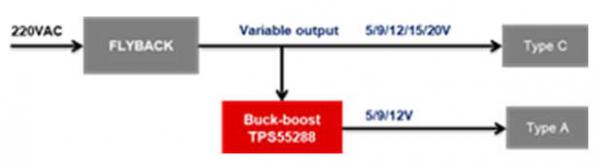

Buck-Boost方案
TPS55288更多產品介紹
TPS55288支持2.4MHz 高開關頻率，可以進一步減小外部電感、電容的尺寸并降低整體BOM成本。TPS55288支持模擬電壓調節或數字I2C配置，通用性和靈活性高。TI提供整套設計方案TPS55288EVM圖形用戶界面TPS55288-EVM-GUI，可以幫助工程師縮短設計周期，讓產品更早上市。
