全球微電子工程公司 Melexis 宣布推出面向白色家電、消費類電子產品和智能儀表應用的三軸磁場傳感器芯片 MLX90392，可與其他組件（如邏輯器件）共享 1.8V 的電源軌工作。

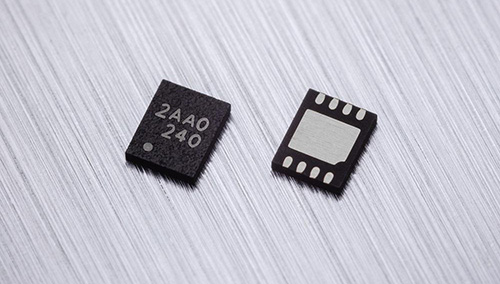

MLX90392 價格低廉且不需要專用的 LDO 或穩壓器，簡化設計的同時可降低物料清單成本并節省 PCB 空間。該傳感器芯片采用 UTDFN-8 超薄無引線 8 引腳封裝，尺寸僅為 2 mm x 2.5 mm x 0.4 mm，便于設計人員應對空間受限的應用需求。此外，1.5 μA 的省電模式有助于節能，最大限度地延長了在電池供電類應用中的運行時間。
MLX90392 集成有溫度傳感器并采用 I2C 通信協議，可在工作頻率高達 1 MHz 的 I2C 總線上提供 16 位的位置測量值（用 X，Y，Z 坐標表示）和溫度值。該傳感器芯片有兩種型號，可選擇 ±50 mT 和 ±5 mT 滿量程，利用 Melexis 榮獲專利的 Triaxis® 霍爾技術實現低噪聲與超高精度。
±50 mT 量程最適用于 HMI 應用中的位置測量、白色家電和門禁系統中的關門檢測、智能儀表防篡改以及非接觸式操縱桿（這類操縱桿相比傳統的電位計位置感應方案可節省功耗）。對于需要較小磁場范圍的位置檢測以及將噪聲作為關鍵設計參數的精確位置測量，±5 mT 型號的靈敏度可達 0.15 μT/LSB 且典型 RMS 噪聲低至 0.3 μT。兩種型號都支持單次測量和連續測量模式，極具設計靈活性。自檢狀態、數據就緒和磁傳感器溢出指示可提供全方位的診斷。 |
