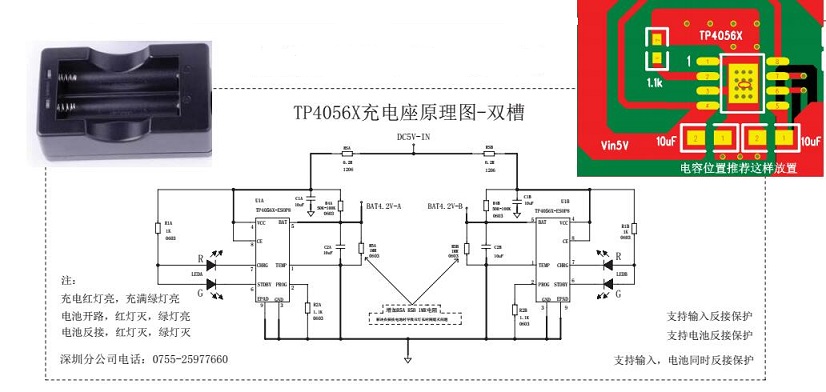

| TP4056X-各1A充電座原理圖 |
|
|
| 文章來源：永阜康科技 更新時間：2021/2/27 13:48:00 |
在線咨詢： |
| |
應用注意事項：
1.圖中所有的電容，在畫板的時候必須放置相對應的引腳最近處并集中接芯片地,濾除Vcc、BAT 端口在突然上電狀態下的電壓毛刺；
2.IC芯片底部散熱片（EPAD）需接地，并通過多個通孔(3*3/4*3)與背部銅皮相連，背部銅皮應做到設計最大面積來給予散熱;
|
| |
|
|
|
|
|
| |
| |
| |
 |
