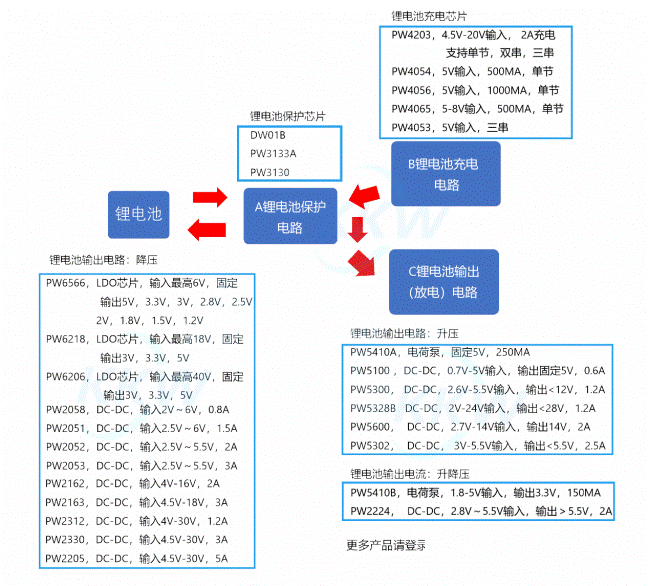

關于三節鋰電池供電的產品，在三節鋰電池上，需要三個電路系統：1，三節鋰電池保護電路，2，三節鋰電池充電電路，3，三節鋰電池輸出電路。

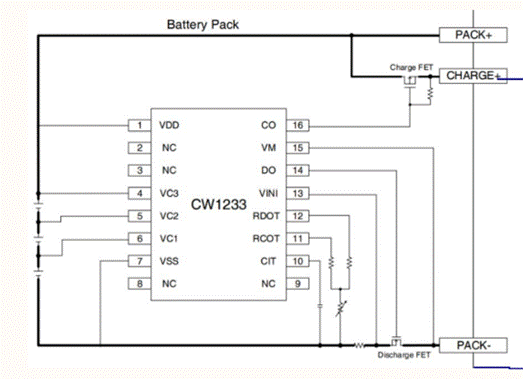

1. 三節鋰電池保護電路，芯片電路圖
控制三節鋰電池池的充電電壓，放電電壓和過流保護等功能，和電解反接，輸出短路保護等
2. 三節鋰電池充電電路

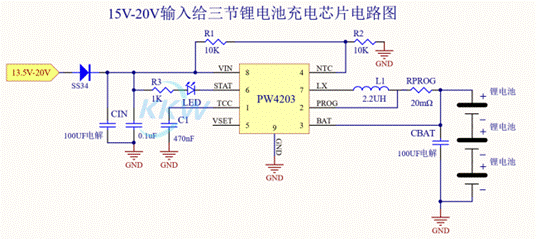

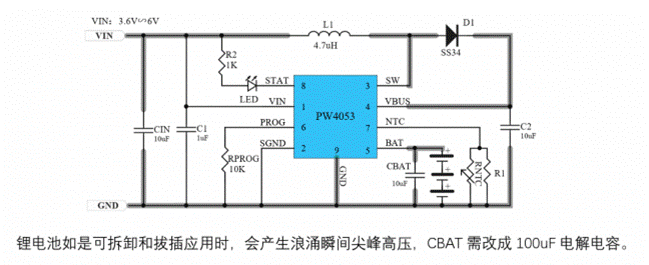

PW4053，輸入 5V，升壓輸出 12.6V 的三節鋰電池充電管理芯片，1A；
PW4203，輸入 15V-20V，降壓輸出 12.6V 的三節鋰電池充電電流芯片，2A
3. 三節鋰電池輸出電路
對于三節鋰電池的輸出來說，如果是 DC-DC 的話，就由 1A-5A 的多種選擇了。
如果是 LDO 的話，就有兩個，PW6218 輸入電壓最大 18V，PW6206 輸入電壓最大 40V，都是 SOT23-3 封裝。
|
| |
|
|
|
|
|
| |
| |
| |
 |
