| LN3440 單電感升降壓一體DC/DC電壓調整器 |
|
|
| 文章來源：永阜康科技 更新時間：2020/11/23 15:16:00 |
在線咨詢： |
| |
產品概述
LN3440 是一款微小型、高效率、升降壓一體DC/DC 調整器。電路由電流模PWM 控制環路，誤差放大器，比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內高效穩定的工作，內置一個1.2A 的功率開關和軟啟動保護電路。高達95％的轉換效率能夠高效的延長電池壽命。可以通過調整兩個外加電阻來設定輸出電壓。
產品特點
效率高達95％
輸入電壓范圍2.5-5.5V
1.7MHz 開關頻率
輸出電壓短路保護
封裝
DFN3*3-10L
用途
便攜式移動設備
無線通信設備
電池后備電源

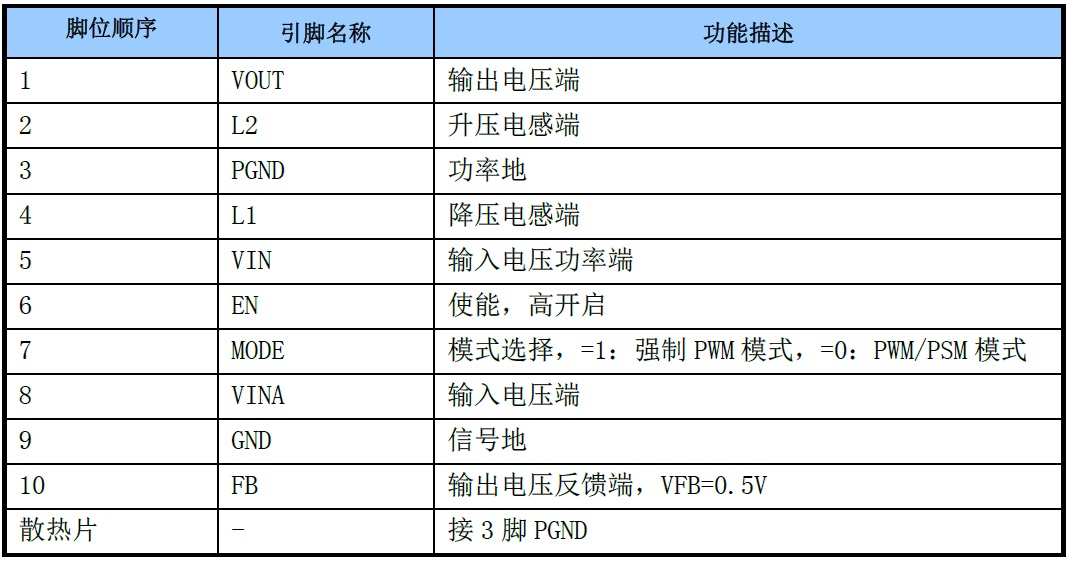

引腳排列及定義

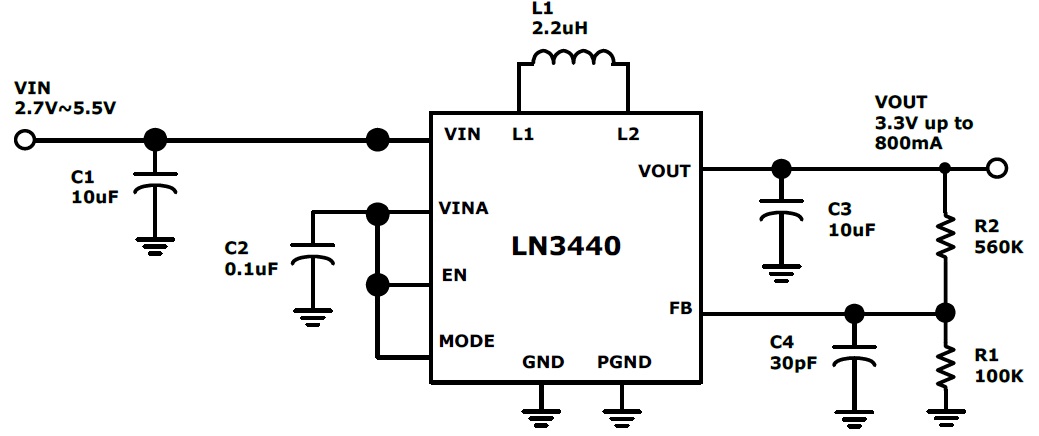

典型應用電路
|
| |
|
|
|
|
|
| |
| |
| |
 |
