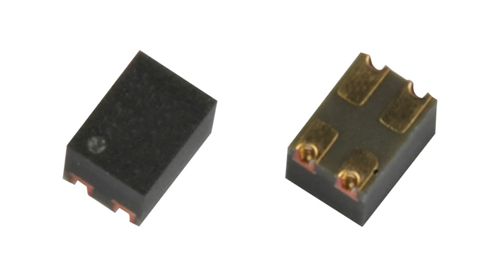

東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出三款新型光繼電器---“TLP3407SRA”、“TLP3475SRHA”和“TLP3412SRHA”。它們是業界尺寸最小的[1]電壓驅動光繼電器，額定工作溫度范圍提高至125℃。
將最高工作溫度從110℃提高到125℃，便于在高溫區域使用光繼電器且更容易為設備確保所需的溫度設計裕度。S-VSON4T封裝擁有業界最小的[1]2.9mm²貼裝面積。這將有助于縮小PCB的尺寸或在半導體測試設備、探測卡和其他設備等應用的現有布局中增加光繼電器的數量。
應用：
・半導體測試設備（存儲器、SoC和LSI等測試設備）
・探測卡
・燒錄設備
・測量儀器（示波器、數據記錄器等）
特性：
・S-VSON4T，業界首款[1]同時擁有最小貼裝面積和最高支持125℃工作溫度的封裝：2.9mm²的貼裝面積（典型值）
・低輸入功耗驅動：3.3mW[2]（最大值）@VIN＝3.3V（TLP3407SRA）
主要規格：
（@Ta＝25℃）
|
器件型號
|
TLP3407SRA
|
TLP3475SRHA
|
TLP3412SRHA
|
|
封裝
|
名稱
|
S-VSON4T
|
|
尺寸典型值（mm）
|
2.0×1.45
|
|
高度典型值（mm）
|
1.3
|
|
建議工作條件
|
施加輸入正向電壓
VIN典型值（V）
|
3.3
|
3.3
|
3.3
|
|
內置電阻典型值（Ω）
|
4000
|
600
|
600
|
|
絕對最大
額定值
|
斷態輸出
端電壓VOFF（V）
|
60
|
60
|
60
|
|
導通電流ION（A）
|
1
|
0.4
|
0.4
|
|
導通電流（脈沖）
IONP（A）
|
3
|
1.2
|
1.2
|
|
工作溫度
Topr（℃）
|
-40至125
|
|
耦合電氣特性
|
限制LED電流
ILIM(LED)最大值（mA）
（@VIN）
|
1
（@3.3V）
|
-
|
-
|
|
觸發LED電流
IFT最大值（mA）
|
0.2
|
2
|
2
|
|
工作電壓
VFON最大值（V）
|
3
|
3
|
3
|
|
導通電阻
RON最大值（Ω）
|
0.3
|
1.5
|
1.5
|
|
電氣特性
|
輸出電容
COFF典型值（pF）
|
80
|
12
|
20（最大值）
|
|
斷態電流
IOFF最大值（nA）
（@VOFF）
|
1
（@50V）
|
1
（@50V）
|
1
（@50V）
|
|
開關特性
|
導通時間
tON最大值（ms）
|
20
|
0.5
|
0.5
|
|
關斷時間
tOFF最大值（ms）
|
1
|
0.2
|
0.2
|
|
隔離特性
|
隔離電壓
BVS最低值（Vrms）
|
500
|
500
|
500
|
|
庫存查詢與購買
|
在線購買
|
在線購買
|
在線購買
|
注釋：
[1] 根據東芝調研（截至2020年8月25日），適用于最高額定工作溫度為125℃的光繼電器。
[2] 施加輸入正向電壓×最大限制LED電流＝3.3V×1mA
