隨著現在人們對于電力的使用越來越廣泛，隨之各種電路的原理也變得非常重要，科學合理的電路可以讓電流順利輸出，保證供電，那么buck電路原理是什么？ 功能作用又是什么？下面來介紹一下。
BUCK/BOOST電路原理
升壓和降壓電路，就是指電力電子設計當中常說的BUCK/BOOST電路。這兩種電路經常一起出現在電路設計當中，BUCK電路指輸出小于電壓的單管不隔離直流變換，BOOST指輸出電壓高于輸入電壓的單管不隔離直流變換。作為最常見也比較基礎的兩種電路，本篇文章就主要對BUCK/BOOST電路原理進行講解。

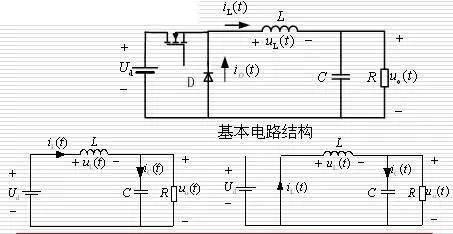

首先讓我們從BUCK變換器的概念開始講起，BUCK變換器也稱降壓式變換器，是一種輸出電壓小于輸進電壓的單管不隔離直流變換器。
Q為開關管，其驅動電壓一般為PWM(Pulse width modulatiON脈寬調制)信號，信號周期為T(mén)s，則信號頻率為f=1/Ts，導通時間為T(mén)on，關斷時間為T(mén)off，則周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
開關管Q也為PWM控制方式，但最大占空比Dy必須限制，不答應在Dy=1的狀態下工作。電感Lf在輸進側，稱為升壓電感。BOOST變換器也有CCM和DCM兩種工作方式。
BUCK/BOOST變換器：也稱升降壓式變換器，是一種輸出電壓既可低于也可高于輸進電壓的單管不隔離直流變換器，但其輸出電壓的極性與輸進電壓相反。BUCK/BOOST變換器可看做是BUCK變換器和BOOST變換器串聯而成，合并了開關管。
buck電路的基本功能作用
buck電路不就是降壓斬波電路嘛，是基本的DC-DC電路之一。用于直流到直流的降壓變換。
電路：由金屬導線和電氣、電子部件組成的導電回路，稱為電路。在電路輸入端加上電源使輸入端產生電勢差，電路即可工作。有些直觀上可以看到一些現象，如電壓表或電流表偏轉、燈泡發光等;有些可能需要測量?jī)x器知道是否在正常工作。按照流過的電流性質，一般分為兩種。直流電通過的電路稱為“直流電路”，交流電通過的電路稱為“交流電路”。
通過以上的介紹我們了解了buck電路原理的相關內容，在不同的供電范圍內要選擇合理的電路，這樣才能保證電流的正常輸出。 |
