　　這個充電器的開關電源部分使用的是自激振蕩的開關電源，這種電源也是非常常用的一種結構。這個電源上總共使用了兩個濾波電容，都是電解電容，一個是是交流電輸入之后經過整流之后的濾波，由于位置在輸入的高壓部分，所以它的耐壓值比較高，一般為400V或者450V，容量根據電源的功率一般在10uF-68uF之間不等。

　　另外一個電容為低壓輸出側的濾波電容，由于是12V的電池充電器，如果是鋰電池，最高輸出電壓微12.6V，鉛酸電池為14.5-15V左右，所以可以確定這個電容的耐壓值，可以選擇25V的電壓，容量與輸出電流是有關系的，從這個電源上采用的元件判斷，電源的輸出電流應該不超過2A，可以選擇容量為470uF。

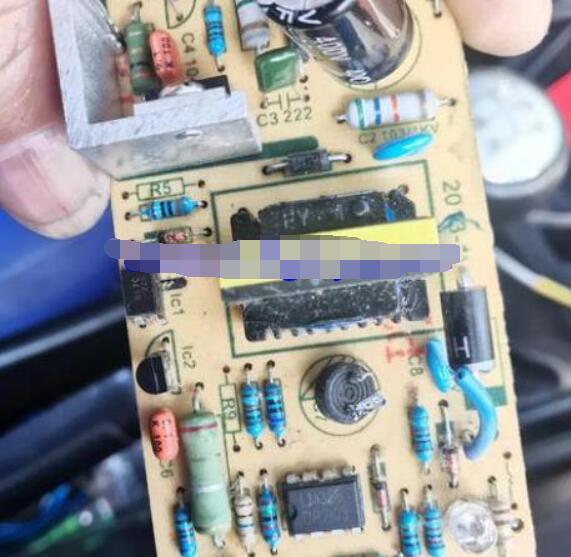

　　從圖片中電容損壞的程度可以判斷，電容的外殼整體脫離。出現這種問題的原因有很多，比如輸入極性接反、高溫、過壓等，也有可能與電容本身的質量有關。如果是充電器原帶的電容，極性接反的可能性不大，由于電容原理散熱片，這個位置的溫度一般也不會造成這種程度的損壞，所以電容損壞與超壓或者本身質量問題的可能性要大一些，比如原電容選擇的是16V的耐壓。更換電容時應排查充電器的故障之后才可更換測試，如果是因為超壓造成的損壞，需要判斷是由于電容耐壓不足造成，還是由于電源本身輸出電壓偏高造成，如果輸出電壓問題，需要排查電壓采樣附近電阻及431基準是否正常。更換電容時還應注意正負極，電路板中有斜條紋的要與電容豎線位置一致。
