| HT368 20W立體聲無電感D類功放IC產品介紹 |
|
|
| 文章來源：永阜康科技 更新時間：2020/5/8 12:39:00 |
在線咨詢： |
| |
概述
HT368 是一款高效D 類音頻功率放大器。在14.5V供電的立體聲（BTL）模式下，能夠持續提供2*20W/4Ω功率輸出；在單聲道（PBTL）模式下，能夠持續提供30W/4Ω功率輸出。
HT368具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。此外，HT368內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
管腳兼容TPA3110/TPA3138/TPA3136/TPA3140/AD52068,方便客戶無縫切換。
特點
・輸出功率（BTL模式）
2×20W (VDD=14.5V, RL=4Ω, THD+N=1%)
2×25W (VDD=14.5V, RL=4Ω, THD+N=10%)
・輸出功率（PBTL模式）
24W (VDD=15V, RL=4Ω, THD+N=1%)
30W (VDD=15V, RL=4Ω, THD+N=10%)
・單電源系統，4.5V-16V寬電壓輸入范圍
・超過90%效率，無需散熱器
・可選輸出模式：BD和1SPW
・擴頻功能，免電感濾波
・模擬差分/單端輸入，輸出模式立體聲/單聲道可選
・可選增益：32dB/17.6dB
・保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
・無鉛無鹵封裝，TSSOP28-PP
應用
・條形音箱・無線智能音箱
・便攜式音箱・消費類音頻應用
・拉桿音箱・LCD電視/監視器
引腳信息

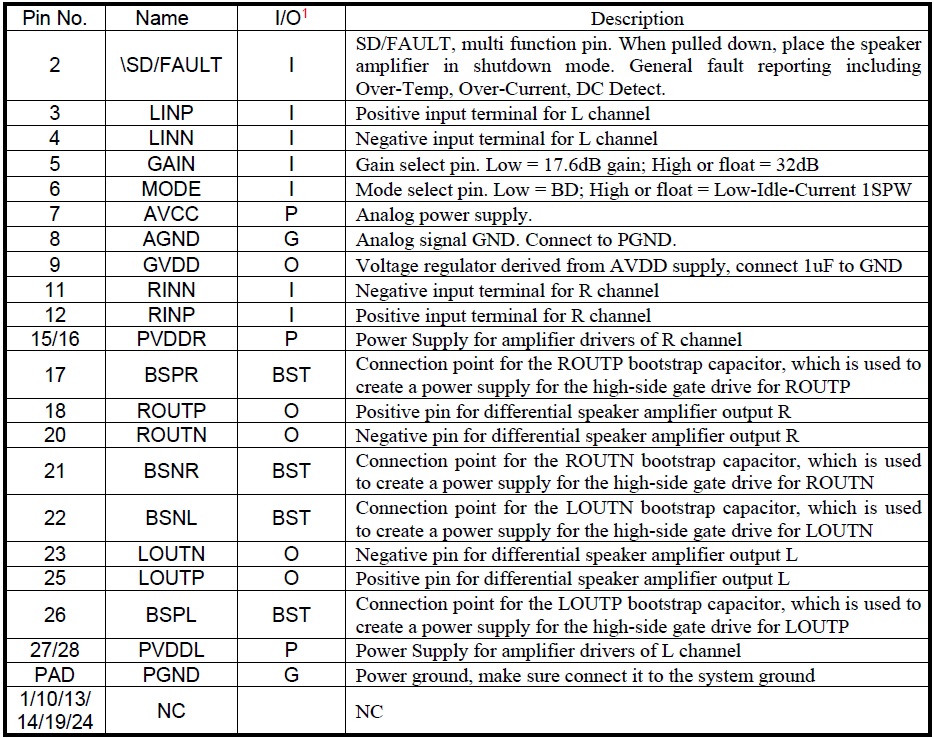

引腳定義
典型應用圖
詳細的產品資料及銷售聯絡信息請參看：http://www.szdfyl.cn/products_4874.htm
|
| |
|
|
|
|
|
| |
| |
| |
 |
