傳統的D類功放IC輸出需要外加電感濾波，以雙聲道為例需要4個電感，音頻的電子工程師從成本角度考慮一直希望磁珠能夠取代電感。電感和磁珠的價格差異顯著，這推動了D類音頻功放IC濾波設計加速步入無電感時代。HT360具有先進的擴頻功能,在輻射、傳導認證時，具有異常卓越的表現，在輸出喇叭線合適的情況下，輸出完全不需要電感，僅需要普通的磁珠，即可輕松通過輻射、傳導認證,為客戶實現系統層面上的低成本EBOM（工程材料賬單）目標。
概述
HT360 是一款高效D 類音頻功率放大器。在14.5V供電的立體聲（BTL）模式下，能夠持續提供2*20W/4Ω功率輸出；在單聲道（PBTL）模式下，能夠持續提供30W/4Ω功率輸出。
HT360具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。此外，HT360內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
特點
・輸出功率（BTL模式）
2×20W (VDD=14.5V, RL=4Ω, THD+N=1%)
2×25W (VDD=14.5V, RL=4Ω, THD+N=10%)
・輸出功率（PBTL模式）
24W (VDD=15V, RL=4Ω, THD+N=1%)
30W (VDD=15V, RL=4Ω, THD+N=10%)
・單電源系統，4.5V-16V寬電壓輸入范圍
・超過90%效率，無需散熱器
・擴頻功能，免電感濾波
・模擬差分/單端輸入，輸出模式立體聲/單聲道可選
・保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
・無鉛無鹵封裝，SOP16-PP
應用
・條形音箱・無線智能音箱
・便攜式音箱・消費類音頻應用
・拉桿音箱・LCD電視/監視器
引腳信息
引腳定義
典型應用圖
相關測試數據

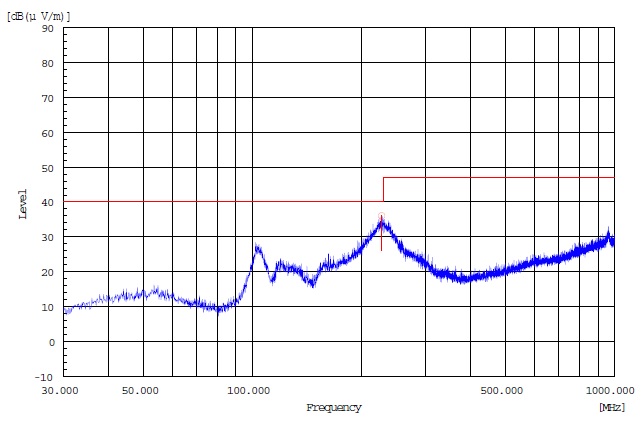

HT360使用Demo板12V供電、輸出接2個4ohm喇叭，喇叭線長度約10cm, 輸出接了330R@100MHz磁珠和下地的1nF電容，使用1kHz信號輸出2*15W時，測得的輻射曲線如下圖（取輻射嚴重的方向）。
HT360輻射

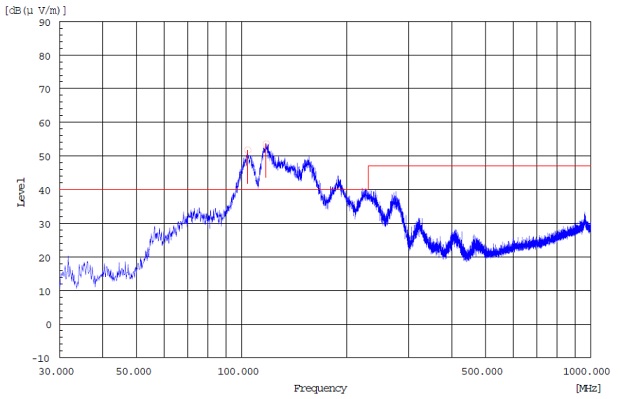

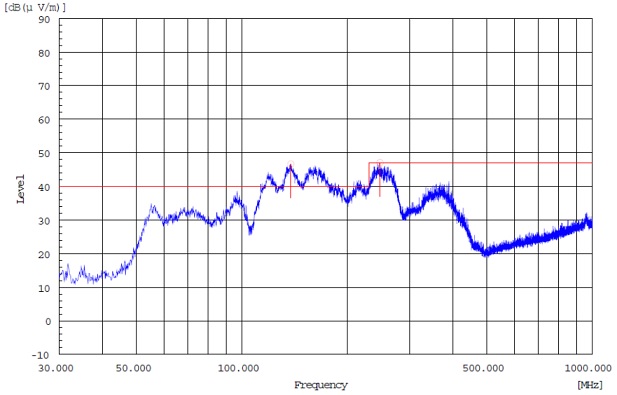

在相同條件下，其他廠家的D類音頻放大器的測試結果如下圖：

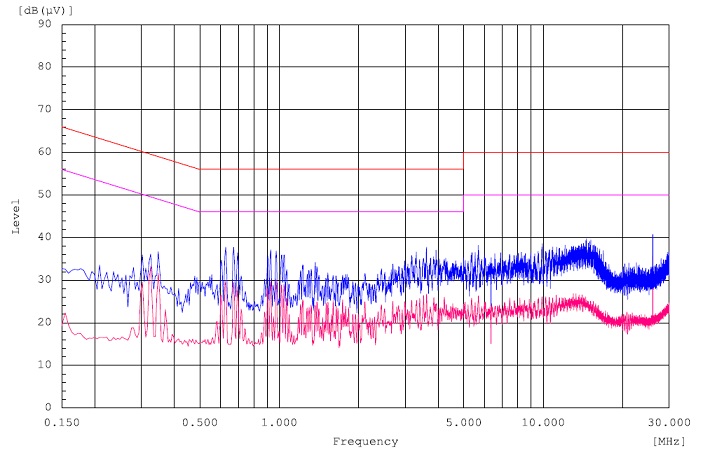

另外，HT360具有擴頻功能，可輕松通過傳導認證。使用Demo 板，12V 適配器供電、輸出接2個4ohm喇叭，喇叭線長度約10cm, 輸出接了330R@100MHz 磁珠和下地的1nF電容，使用1kHz信號輸出2*15W時，測得的傳導曲線如下圖（取輻射嚴重的方向）。
HT360傳導
詳細的產品資料及銷售聯絡信息請參看：http://www.szdfyl.cn/products_4869.htm
|
