新的USB-C供電（PD）3.0器件提供領先市場的方案用于電源適配器和電池充電器應用

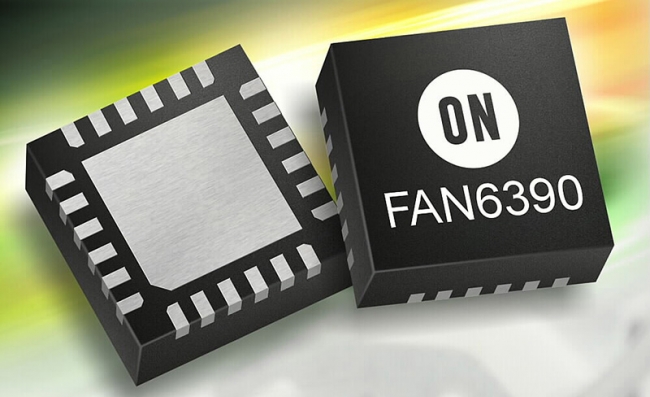

2020年2月27日 — 推動高能效創新的安森美半導體（ON Semiconductor，美國納斯達克上市代號：ON），推出了一對完全符合USB-C PD 3.0標準的新器件。FAN6390自適應充電控制器使USB-C PD 3.0可編程電源（PPS）標準易于集成到系統中，而NCP12601是高度集成的多模式反激控制器，用于強固的高性能離線電源如適配器 。新器件極大地簡化了基于USB-C PD 3.0的電源設計，提供了更高集成度和可靠性，賦能更高功率密度的設計，用于各種電子設備的應用，如智能手機充電器、AC-DC電源適配器和輔助電源/內部電源管理等。
安森美半導體延續其在電源管理和USB-C PD方案的領先地位，終推出這首款集成的同步整流器和自主控制器產品，簡化次級端系統設計。FAN6390是安森美半導體USB-C PD 3.0控制器系列集成PPS的首款器件。安森美半導體高級總監兼總經理Scott Haddow說：“更大容量電池需具備相同或更快充電時間的趨勢正在加速USB-C PD的采用。FAN6390產品系列實現的集成度令人注目，將增強行業設計并提高旅行適配器的功率密度。”優化的結構提供基于狀態機的運行模式，實現PD 3.0和PPS功能所需的所有功能，從而簡化了最終產品的設計和制造。FAN6390領先業界的同步整流器FET驅動技術實現了高能效。FAN6390的微調選項設置還為設計人員提供靈活性和可編程性。
內置高分辨率10位模數轉換器（DAC） 完全符合USB-C PD 3.0要求，精細地解決了PPS恒流/恒壓（CC / CV）要求。安森美半導體提供經全面驗證的參考設計，進一步幫助設計人員簡化集成工作。NCP12601變頻控制器添增安森美半導體廣泛的USB-C PD 3.0陣容，它結合多模式連續電流模式或非連續電流模式（CCM / DCM）與谷底開關，以適應各種負載條件。此方法比傳統的固定頻率脈寬調制（PWM）控制器能效更高。添加谷底鎖定和專有的靜音跳周期特性顯著提高噪聲性能到領先市場的水平，而頻率抖動則提供改善的電磁干擾（EMI）特征。
要符合USB-C PD 3.0標準對設計人員可能是個挑戰，NCP12601含獨特的自動調諧和雙級過流保護（OCP），實現所需的OCP功能以符合該標準要求。同時，低損耗的VCC偏置可實現寬輸出電壓范圍，而無需額外的外部電路或復雜的變壓器設計。
可調過功率保護提供斜率補償，確保添加單個外部電阻器后平穩的輸出功率水平，無論工作輸入電壓如何。其他保護特性包括自動恢復或兼容預短路的閂鎖短路保護，和可利用一專用引腳或組合在通用CS引腳上的過溫保護（OTP）。
