Trinamic的TMC7300是公司的第二個用于低壓應用的IC。 具有基于UART的扭矩和速度控制功能的電源驅動器，可以用2(1.8)…11V直流電驅動最多兩個直流電機。
TRINAMIC 運動控制有限公司宣布推出TMC7300，這是一種低壓驅動器，用于峰值電流達2A的一個直流電機，或峰值電流達2.4A的兩個直流電機。 TMC7300采用單節或雙節鋰離子電池或至少2節AA電池供電，非常適合電池供電的設備使用（例如IoT和手持設備，打印機，POS應用，玩具，相機和移動醫療設備）。

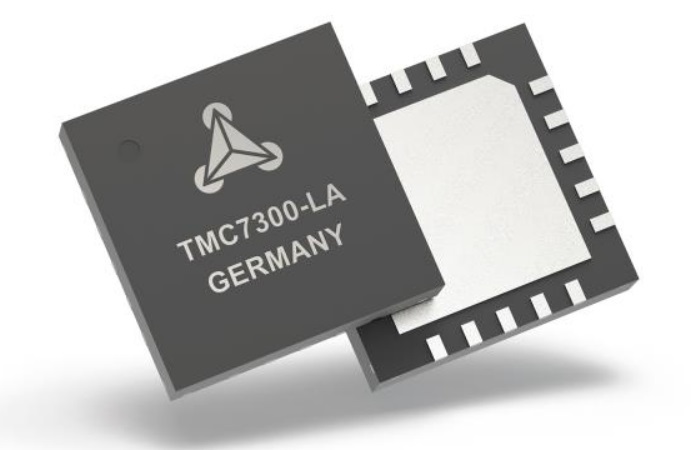

由于集成了直接電橋，該芯片還可以用于控制螺線管，繼電器和其他執行器。 盡管外形小巧– 采用QFN20封裝 ，僅3x3 毫米，但TMC7300使用集成功率的MOSFET和完整集成的DC電動機控制邏輯來獲得高功率密度。 因此，它可以控制速度并限制扭矩，或用于扭矩控制的操作。
總部位于德國漢堡的公司創始人兼首席執行官M(fèi)ichael Randt解釋說：“通過推出用于電池供電應用的新驅動器IC系列，我們希望激發創新。 我們希望通過為世界各地工程師提供開發新應用程序所需的工具，并將經過驗證的概念轉化為便于消費者和專業人士使用的便攜式設備，激發他們的想象力。”

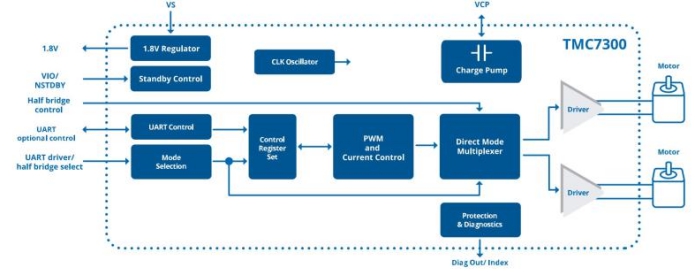

為了易于使用，TMC7300帶有單線UART接口。 通過它可以最多控制兩個直流電動機的方向，速度和轉矩。 結合Trinamic的開發環境（包括開源硬件和軟件），新芯片可以更低的間接成本實現快速原型設計。
保護和診斷功能支持穩定可靠的操作，包括用于平穩加速和減速的PWM控制，用于保護DC電動機和電源以及機械負載感測的內部限流器。 通過采用檢測電阻器達到所需的最大電流，芯片可以禁用功率放大級并通過接口或DIAG輸出報告錯誤。
TMC7300-LA與突破板TMC7300-BOB和評估板TMC7300-EVAL一起，將于2020年1月底通過Trinamic的分銷渠道上市。
特點和優勢：
電壓范圍：2(1.8)…11V DC
可帶動最大2A的一個直流電機或最大2.4A的2個直流電機
使用1個或2個鋰離子電池或至少2個AA電池
單線UART，具有速度，扭矩和方向控制
待機電流消耗<50nA（典型值）
LS170mΩ和HS170mΩ（典型值）的低RDSon
全面的保護和診斷，包括電動機負載反饋
LED的PWM控制
適用于螺線管
QFN20封裝（3x3毫米） |
