CS5038 鉛酸電池/三節鋰電池串聯12V升壓至22V/5A大電流DC-DC升壓解決方案

文章來源：永阜康科技更新時間：2019/12/30 12:04:00

在線咨詢：

張代明 3003290139

李湘寧 2850985550

姚紅霞 3003214837

13713728695

電子產品中DC-DC升壓電路應用廣泛。音響也不例外，尤其是電池供電的戶外音響，為了提高輸出功率，把電池電壓升高再給音頻功放供電是非常普遍的做法。比如12V鉛酸電池/3節鋰電串聯升壓到20V以上再給功放供電可以做到100W以上的輸出功率。用于100W以上輸出功率的傳統升壓做法受限于DC-DC芯片的局限性，都是用控制器+外置MOS或者再+二極管的電路構造。帶來的問題是外圍復雜、PCB布局布線要求高、稍為不慎容易自激穩定性差、成本高、采購物料繁瑣。

CS5038是基于新一代的工藝，內置14A/MOS高效率升壓DC-DC轉換器。可調升壓輸出最高到22V；最大可保證10A的均值電流下負載穩定工作；外圍簡單，效率90%以上；ESOP16的封裝加工生產也很方便。

深圳市永阜康科技有限公司總結戶外藍牙音箱、拉桿音響應用需求，現推薦鉛酸電池/3節鋰電池12V升壓到20V(2×50W/4歐) 、升壓到22V(60W/4歐) 、升壓+功放組合方案；2020年初即將陸續推出1-4節鋰電開關型3A充電管理系列、4A鉛酸電池充電管理，滿足音響市場對更大功率更高品質的渴求。

1.CS5038腳位圖

2.CS5038管腳說明

3.CS5038典型應用圖

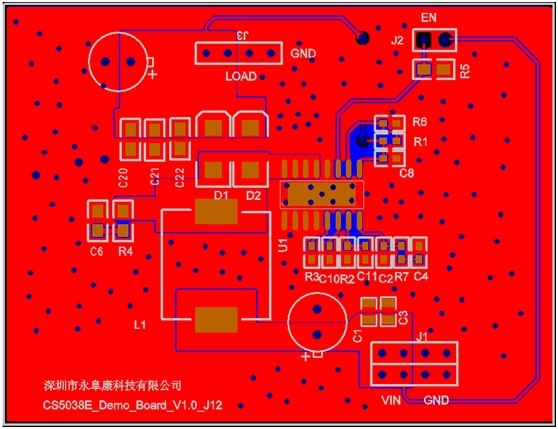

4. CS5038 DEMO板PCB頂層設計圖

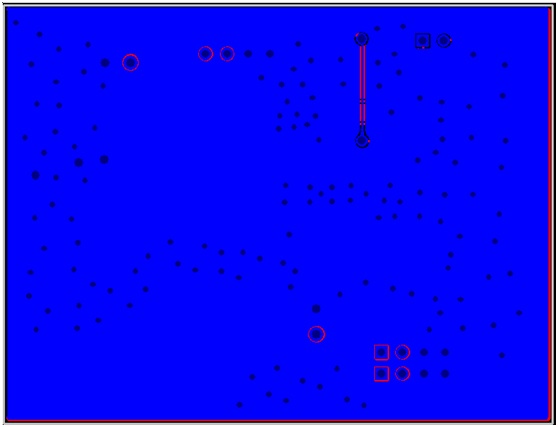

5.CS5038 DEMO板PCB底層設計圖

6.CS5038 DEMO板實物圖

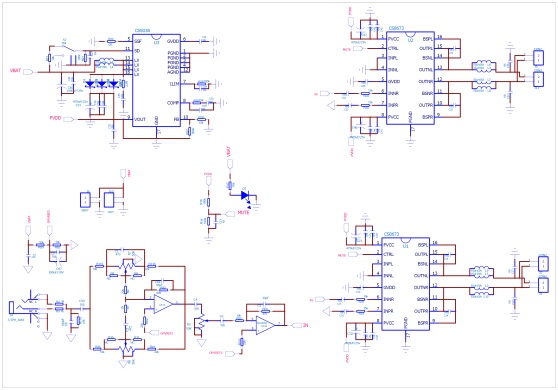

7.CS5038+CS8673演示板應用原理圖

此方案是一款最大實現2×50W/4歐功率輸出的拉桿音響參考設計。此設計的電源是12V鉛酸電池。此設計大致分為兩個主要級：
1. 采用CS5038大電流升壓IC。此芯片3V-16V輸入電壓，可實現22V輸出，并且能夠?yàn)樨?fù)載提供 5A 連續電流；
2. 采用CS8673 D類音頻功放IC，22V/ 60W/4歐（PBTL）功率輸出；
3. 12V升壓到20V/50W×2（采用2顆CS8673）, 12V升壓到22V/60W(采用單顆CS8673/PBTL模式)；

特性
• 適用于12V鉛酸電池及三節鋰電供電的戶外拉桿音箱。

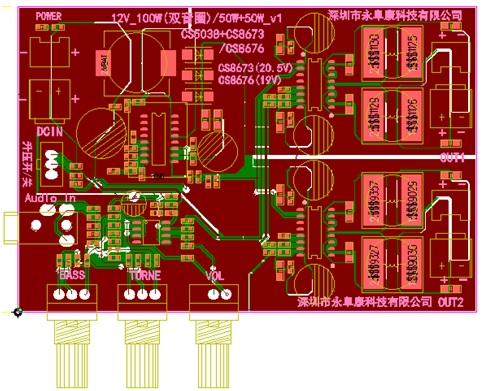

8. CS5038+CS8673演示板 PCB頂層設計圖

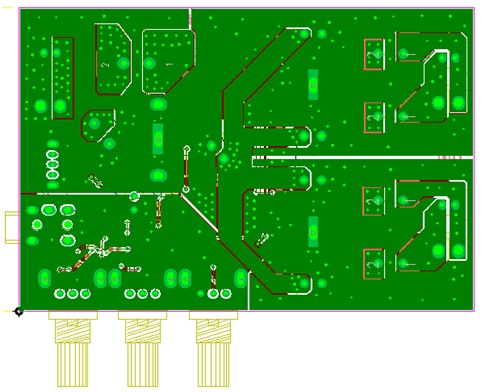

9. CS5038+CS8673 演示板PCB底層設計圖

10. CS5038+CS8673演示板物料清單

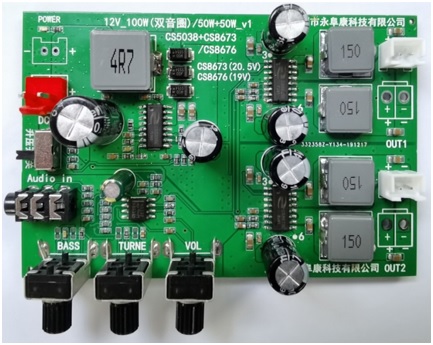

11. CS5038+CS8673 演示板實物圖

詳細的產品資料及銷售聯絡信息請參看：http://www.szdfyl.cn/products_3847.htm

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
HT7182	輸入電壓范圍：2.7V-21V ；輸出電壓范圍：最高21V ；可編程峰值電流：最高14A	HT7180/HT7181	ESOP-8	2.7V-21V	21V, 14A高效非同步升壓轉換器
IU5708	寬輸入范圍（4.5V-40V）同步升壓控制器，支持高達52V的輸出電壓。	TPS43060	QFN-16	4.5V-40V	支持寬VIN范圍,低靜態電流同步升壓DC- DC 控制器
IU8689	2X75W/24V/4Ω/THD10%或145W/28V/3Ω/THD10%		EQA-28（散熱片在背部）	5V-28V	低空載電流,AM抑制功能,帶主從模式,145W單聲道、2X75W立體聲D類音頻功放
IU5706	寬輸入范圍（4.5V-24V）同步升壓控制器，支持高達36V的輸出電壓。		EQA-16	4.5V-24V	具有寬輸入范圍的低靜態電流同步升壓DC-DC控制器
CS5328	CS5328E是一款24V耐壓，異步降壓型鉛酸電池充電管理IC。集成功率MOS，具有最大5A的充電電流能力，充電電流可以通過外部電阻靈活可調。		EQA-28	3.6V-24V	具有太陽能板最大功率點跟蹤功能,低功耗運輸模式,電源路徑管理,
HT7179	輸入電壓范圍:2.7V-25V ，可調電壓輸出最高至26.8V/4.5A輸出		ESOP-16	2.7V-25V	26.8V、15A高效異步升壓轉換器
CS5038	輸入電壓范圍:3-16V，可調電壓輸出最高至22V/5A輸出		ESOP-16	3V-16V	內置MOS，14A 高效率升壓DC-DC轉換器
CS8676	2X20W/12V/4Ω或33W/16V/4Ω		ESOP-16	5V-18V	擴頻功能,低空載電流,40倍增益,免濾波,2X20W&33W(PBTL) D類音頻放大器
CS8630	32W/16V/4Ω		ESOP-10	5.7V-17V	固定40倍增益,免濾波,32W單聲道D類音頻放大器
CS8330	PO at 10% THD+N, VIN=3.7V RL=4Ω+22uH 15W(D MODE NCN OFF） PO at 10% THD+N, VIN =7.4V RL=4Ω+22uH 15W(D MODE NCN OFF）	IU8309	TSSOP-20	2.7V-12V	可單節鋰電和12V適配器雙電源供電應用,適用于2.7V~12V各個供電節點,4種防破音,AB/D切換,功率限制,內置升壓模塊,具備自適應升壓功能,恒定18W輸出功率R類單聲道音頻功率放大器
CS8673	2X42W/24V/8Ω或82W/24V/4Ω		ESOP-16	5.0V-26V	具備擴頻功能、低空載電流、免電感、2X40W立體聲、80W單聲道D類音頻功放IC
