MOS管選型技巧
選擇到一款正確的MOS管，可以很好地控制生產制造成本，最為重要的是，為產品匹配了一款最恰當?shù)脑骷@在產品未來的使用過程中，將會充分發揮其“螺絲釘”的作用，確保設備得到最高效、最穩定、最持久的應用效果。那么面對市面上琳瑯滿目的MOS管，該如何選擇呢？下面，我們就分7個步驟來闡述MOS管的選型要求。
MOS管是電子制造的基本元件，但面對不同封裝、不同特性、不同品牌的MOS管時，該如何抉擇？有沒有省心、省力的遴選方法？
首先是確定N、P溝道的選擇
MOS管有兩種結構形式，即N溝道型和P溝道型，結構不一樣，使用的電壓極性也會不一樣，因此，在確定選擇哪種產品前，首先需要確定采用N溝道還是P溝道MOS管。

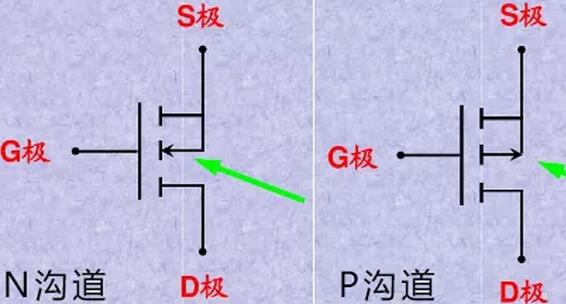

MOS管的兩種結構：N溝道型和P溝道型
在典型的功率應用中，當一個MOS管接地，而負載連接到干線電壓上時，該MOS管就構成了低壓側開關。在低壓側開關中，應采用N溝道MOS管，這是出于對關閉或?qū)ㄆ骷桦妷旱目紤]。
當MOS管連接到總線及負載接地時，就要用高壓側開關。通常會在這個拓?fù)渲胁捎肞溝道MOS管，這也是出于對電壓驅動的考慮。
要選擇適合應用的器件，必須確定驅動器件所需的電壓，以及在設計中最簡易執行的方法。
第二步是確定電壓
額定電壓越大，器件的成本就越高。從成本角度考慮，還需要確定所需的額定電壓，即器件所能承受的最大電壓。根據實踐經驗，額定電壓應當大于干線電壓或總線電壓，一般會留出1.2~1.5倍的電壓余量，這樣才能提供足夠的保護，使MOS管不會失效。
就選擇MOS管而言，必須確定漏極至源極間可能承受的最大電壓，即最大VDS。由于MOS管所能承受的最大電壓會隨溫度變化而變化，設計人員必須在整個工作溫度范圍內測試電壓的變化范圍。額定電壓必須有足夠的余量覆蓋這個變化范圍，確保電路不會失效。
此外，設計工程師還需要考慮其他安全因素：如由開關電子設備(常見有電機或變壓器)誘發的電壓瞬變。另外，不同應用的額定電壓也有所不同；通常便攜式設備選用20V的MOS管，F(xiàn)PGA電源為20～30V的MOS管，85～220V AC應用時MOS管VDS為450～600V。
第三步為確定電流
確定完電壓后，接下來要確定的就是MOS管的電流。需根據電路結構來決定，MOS管的額定電流應是負載在所有情況下都能夠承受的最大電流；與電壓的情況相似，MOS管的額定電流必須能滿足系統產生尖峰電流時的需求。電流的確定需從兩個方面著手：連續模式和脈沖尖峰。在連續導通模式下，MOS管處于穩態，此時電流連續通過器件。脈沖尖峰是指有大量電涌(或尖峰電流)流過器件。一旦確定了這些條件下的最大電流，只需直接選擇能承受這個最大電流的器件便可。
選好額定電流后，還必須計算導通損耗。在實際情況下，MOS管并不是理想的器件，因?yàn)樵趯?dǎo)電過程中會有電能損耗，也就是導通損耗。MOS管在“導通”時就像一個可變電阻，由器件的導通電阻RDS(ON)所確定，并隨溫度而顯著變化。器件的功率損耗PTRON=Iload2×RDS(ON)計算（Iload：最大直流輸出電流），由于導通電阻會隨溫度變化，因此功率耗損也會隨之按比例變化。對MOS管施加的電壓VGS越高，RDS(ON)就會越小；反之RDS(ON)就會越高。
對系統設計人員來說，這就需要折中權衡。對便攜式設計來說，采用較低的電壓即可(較為普遍)；而對于工業設計來說，可采用較高的電壓。需要注意的是，RDS(ON)電阻會隨著電流輕微上升。
技術對器件的特性有著重大影響，因?yàn)橛行┘夹g(shù)在提高最大VDS（漏源額定電壓）時往往會使RDS(ON)增大。對于這樣的技術，如果打算降低VDS和RDS(ON)，那么就得增加晶片尺寸，從而增加與之配套的封裝尺寸及相關的開發成本。業界現有好幾種試圖控制晶片尺寸增加的技術，其中最主要的是溝道和電荷平衡技術。
第四步是確定熱要求
在確定電流之后，就要計算系統的散熱要求。設計人員必須考慮兩種不同的情況：最壞情況和真實情況。建議采用針對最壞情況的計算結果，因?yàn)檫@個結果提供更大的安全余量，能確保系統不會失效。在MOS管的資料表上還有一些需要注意的測量數據，比如封裝器件的半導體結與環境之間的熱阻，以及最大的結溫。
器件的結溫等于最大環境溫度加上熱阻與功率耗散的乘積，即結溫=最大環境溫度+（熱阻×功率耗散）。根據這個方程可解出系統的最大功率耗散=I2×RDS(ON)。
由于設計人員已確定將要通過器件的最大電流，因此可以計算出不同溫度下的RDS(ON)。值得注意的是，在處理簡單熱模型時，設計人員還必須考慮半導體結/器件外殼及外殼/環境的熱容量；即要求印刷電路板和封裝不會立即升溫。
雪崩擊穿（指半導體器件上的反向電壓超過最大值，并形成強電場使器件內電流增加）形成的電流將耗散功率，使器件溫度升高，而且有可能損壞器件。半導體公司都會對器件進行雪崩測試，計算其雪崩電壓，或?qū)ζ骷姆�(wěn)健性進行測試。
計算額定雪崩電壓有兩種方法；一是統計法，另一是熱計算。而熱計算因?yàn)檩^為實用而得到廣泛采用。除計算外，技術對雪崩效應也有很大影響。例如，晶片尺寸的增加會提高抗雪崩能力，最終提高器件的穩健性。對最終用戶而言，這意味著要在系統中采用更大的封裝件。
第五步是確定開關性能
選擇MOS管的最后一步是確定其開關性能。影響開關性能的參數有很多，但最重要的是柵極/漏極、柵極/源極及漏極/源極電容。因?yàn)樵诿看伍_(kāi)關時都要對這些電容充電，會在器件中產生開關損耗；MOS管的開關速度也因此被降低，器件效率隨之下降；其中，柵極電荷(Qgd)對開關性能的影響最大。
為計算開關過程中器件的總損耗，設計人員必須計算開通過程中的損耗(Eon)和關閉過程中的損耗(Eoff)，進而推導出MOS管開關總功率：Psw=(Eon+Eoff)×開關頻率。

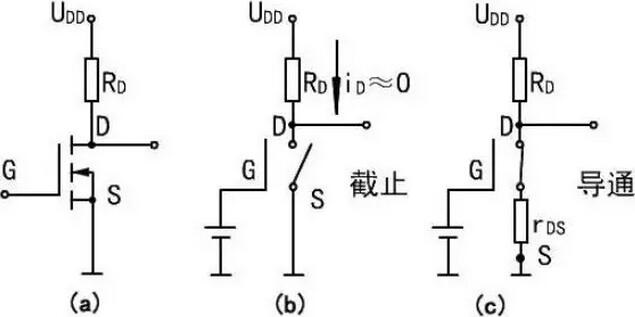

增強型NMOS管構成的開關電路
第六步為封裝因素考量
不同的封裝尺寸MOS管具有不同的熱阻和耗散功率，需要考慮系統的散熱條件和環境溫度（如是否有風冷、散熱器的形狀和大小限制、環境是否封閉等因素），基本原則就是在保證功率MOS管的溫升和系統效率的前提下，選取參數和封裝更通用的功率MOS管。
常見的MOS管封裝有：

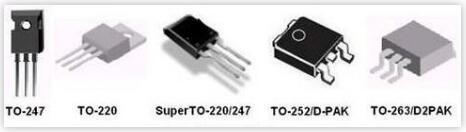

①插入式封裝：TO-3P、TO-247、TO-220、TO-220F、TO-251、TO-92；②表面貼裝式：TO-263、TO-252、SOP-8、SOT-23、DFN5*6、DFN3*3；TO封裝MOS管
不同的封裝形式，MOS管對應的極限電流、電壓和散熱效果都會不一樣，簡單介紹如下。
TO-3P/247：是中高壓、大電流MOS管常用的封裝形式，產品具有耐壓高、抗擊穿能力強等特點，適于中壓大電流（電流10A以上、耐壓值在100V以下）在120A以上、耐壓值200V以上的場所中使用。
TO-220/220F：這兩種封裝樣式的MOS管外觀差不多，可以互換使用，不過TO-220背部有散熱片，其散熱效果比TO-220F要好些，價格相對也要貴些。這兩個封裝產品適于中壓大電流120A以下、高壓大電流20A以下的場合應用。
TO-251：該封裝產品主要是為了降低成本和縮小產品體積，主要應用于中壓大電流60A以下、高壓7N以下環境中。
TO-92：該封裝只有低壓MOS管（電流10A以下、耐壓值60V以下）和高壓1N60/65在采用，主要是為了降低成本。
TO-263：是TO-220的一個變種，主要是為了提高生產效率和散熱而設計，支持極高的電流和電壓，在150A以下、30V以上的中壓大電流MOS管中較為多見。
TO-252：是目前主流封裝之一，適用于高壓在7N以下、中壓在70A以下環境中。
SOP-8：該封裝同樣是為降低成本而設計，一般在50A以下的中壓、60V左右的低壓MOS管中較為多見。
SOT-23：適于幾A電流、60V及以下電壓環境中采用，其又分有大體積和小體積兩種，主要區別在于電流值不同。
第七步要選擇好品牌
MOS管的生產企業很多，大致說來，主要有歐美系、日系、韓系、臺系、國產幾大系列。
歐美系代表企業：IR、ST、仙童、安森美、TI、PI、英飛凌等；日系代表企業：東芝、瑞薩、新電元等；
韓系代表企業：KEC、AUK、美格納、森名浩、威士頓、信安、KIA等；臺系代表企業：APEC、CET；
國產代表企業：吉林華微、士蘭微、華潤華晶、東光微、深愛半導體等。
在這些品牌中，以歐美系企業的產品種類最全、技術及性能最優，從性能效果考慮，是為MOS管的首選；以瑞薩、東芝為代表的日系企業也是MOS管的高端品牌，同樣具有很強的競爭優勢；這些品牌也是市面上被仿冒最多的。另外，由于品牌價值、技術優勢等原因，歐美系和日系品牌企業的產品價格也往往較高。
韓國和中國臺灣的MOS管企業也是行業的重要產品供應商，不過在技術上，要稍弱于歐美及日系企業，但在價格方面，較歐美及日系企業更具優勢；性價比相對高很多。
而在中國大陸，同樣活躍著一批本土企業，他們借助更低的成本優勢和更快的客戶服務響應速度，在中低端及細分領域具有很強的競爭力，部分實現了國產替代；目前也在不斷沖擊高端產品線，以滿足本土客戶的需求。另外，本土企業還通過資本運作，成功收購了安世半導體等國際知名的功率器件公司，將更好地滿足本土對功率器件的需求。
總結
小到選N型還是P型、封裝類型，大到MOSFET的耐壓、導通電阻等，不同的應用需求千變?nèi)f化，工程師在選擇MOS管時，一定要依據電路設計需求及MOS管工作場所來選取合適的MOS管，從而獲得最佳的產品設計體驗。當然，在考慮性能的同時，成本也是選擇的因素之一，只有高性價比的產品，才能讓工程師設計的產品在品質與收益中達到平衡。

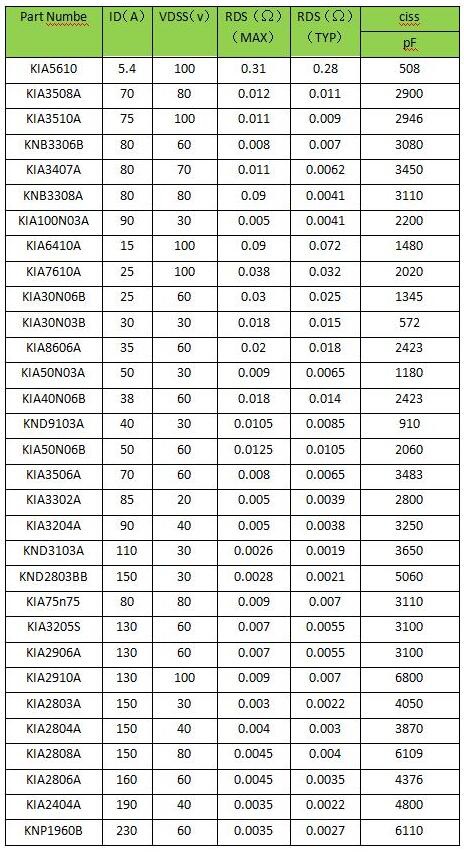

MOS管選型表
|
