| GT20N135SRA 用于桌面電磁爐、電飯煲、微波爐等家用電器電壓諧振電路的1350V分立IGBT |
|
|
| 文章來源：永阜康科技 更新時間：2019/12/25 10:32:00 |
在線咨詢： |
| |
東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出“GT20N135SRA”，這是一款用于桌面電磁爐、電飯煲、微波爐等家用電器電壓諧振電路的1350V分立IGBT。該產品于今日起開始出貨。

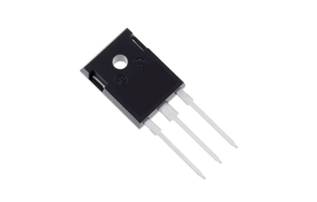

GT20N135SRA產品圖
GT20N135SRA的集電極-發射極的飽和電壓[1]為1.75V，二極管正向電壓[2]為1.8V，分別比東芝當前產品[3]低10%和21%。IGBT和二極管都針對高溫（TC=100℃）條件下的導通損耗特性進行了改進，而且新款IGBT還有助于降低設備功耗。該產品的結殼熱阻為0.48℃/W（最大值），比當前產品[3]低26%，有助于簡化熱設計。
新款IGBT在設備開機時能抑制通過諧振電容的短路電流。其電路電流[4]峰值為129A，比當前產品[3]低31%。由于其安全工作范圍擴大，相對于當前產品[3]而言，設備設計也有所簡化。
應用:
•使用電壓諧振電路的家用電器（如桌面電磁爐、電飯煲和微波爐等）。
特性:
•低導通損耗：
VCE(sat)=1.6V（典型值）（@IC=20A、VGE=15V、Ta=25℃）
VF=1.75V（典型值）（@IF=20A、VGE=0V、Ta=25℃）
•低結殼熱阻：Rth(j-C)=0.48℃/W（最大值）
•在設備開機時能抑制通過諧振電容的短路電流
•較大的安全工作范圍
主要規格:
（除非另有說明，@Ta=25℃）
|
器件型號
|
GT20N135SRA
|
|
封裝
|
TO-247
|
|
絕對最大額定值
|
集電極-發射極電壓
VCES
（V）
|
1350
|
|
集電極電流
（DC）
IＣ
@TC=25℃
（A）
|
40
|
|
集電極電流
（DC）
IＣ
@TC=100℃
（A）
|
20
|
|
結溫
Tj
（℃）
|
175
|
|
集電極-發射極飽和電壓
VCE(sat)
典型值
@IC=20A、
VGE=15V
（V）
|
1.60
|
|
二極管正向電壓
VF
典型值
@IF=20A、
VGE=0V
（V）
|
1.75
|
|
切換時間
（下降時間）
tf
典型值
@電阻負載
（μs）
|
0.25
|
|
結殼熱阻
Rth(j-C)
最大值
（℃/W）
|
0.48
|
注釋：
[1] 截至2019年6月，東芝測量的數值。（測試條件：IC=20A、VGE=15V、TC=100℃）
[2] 截至2019年6月，東芝測量的數值。（測試條件：IF=20A、VGE=0V、TC=100℃）
[3] 東芝的當前產品“GT40RR21”
[4] 截至2019年6月，東芝測量的數值。（測試條件：VCC=300V、VGG=15V、C=0.33μF、t=5μs、Ta=25℃） |
| |
|
|
|
|
|
| |
| |
| |
 |
