　　添加 Rb 的目的是降低輸入偏置電流引起的電壓偏移。如果兩個輸入都有相同的輸入偏置電流，則流過相同電阻的相同電流便會形成大小相等但方向相反的偏移電壓。因此，輸入偏置電流不會增加電路的偏移電壓。這種基本想法在某些情況下有優點。但在添加 Rb 以前，您都考慮過它的必要性嗎？

　　您會為了匹配您運算放大器電路的輸入 DC 電阻而添加一個電阻器嗎？

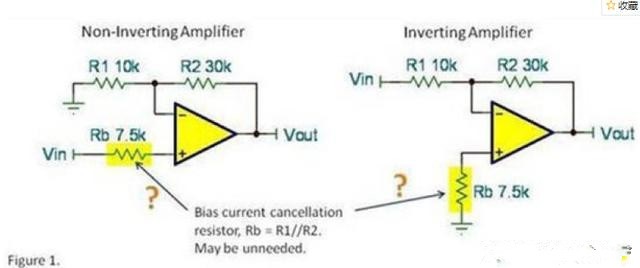

　　請看下面圖 1 所示電路。我們中的許多人會教條地認為添加 Rb 是一種“好方法”，并讓其值等于 R1 和 R2 的并聯組合。我們現在就來研究使用這種電阻器的原因，并思考它的使用是否必要。

　　添加 Rb 的目的是降低輸入偏置電流引起的電壓偏移。如果兩個輸入都有相同的輸入偏置電流，則流過相同電阻的相同電流便會形成大小相等但方向相反的偏移電壓。因此，輸入偏置電流不會增加電路的偏移電壓。這種基本想法在某些情況下有優點。但在添加 Rb 以前，您都考慮過它的必要性嗎？

　　很多時候，R1 和 R2 并聯電阻足夠低，而輸入偏置電流也足夠低，這樣在沒有 Rb 的情況下形成的電壓偏移便微不足道。在添加該電阻器以前，請首先計算這種誤差。

　　本應用中，我們假設運算放大器的輸入偏置電流為 10nA。在不使用Rb 的情況下，輸入偏置電流引起的輸入參考偏移電壓為：

　　Ib 引起的輸入偏移電壓=(10nA)(7.5kΩ)= 75uV75uV 輸入偏移電壓會影響您的電路嗎？

　　很多時候，這個問題的答案都是否定的，因此為什么要添加電阻器呢。思考您正使用的運算放大器的偏移電壓。例如，如果您的運算放大器的偏移電壓規格為 1mV，那么 75Uv 輸入偏移電壓就沒有意義了。因此，在為您的電路添加 Rb 以前，請首先把輸入偏置電流產生的誤差同偏移電壓規格進行比較。

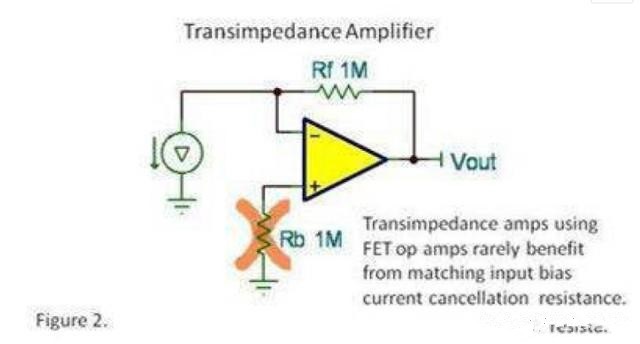

　　跨阻抗應用通常利用高反饋電阻器值來對非常小的電流進行放大處理。因此，您可能會忍不住要添加 Rb 來平衡兩個輸入端的電阻。但是，這些應用一般使用FET 或者 CMOS 輸入運算放大器。由于它們的輸入偏置電流非常低，因此偏移誤差一般也非常小。

　　Rb 產生的熱噪聲以及這種高阻抗節點的潛在外部噪聲拾取，可能是不使用 Rb的其他原因。由于輸入偏置電流的誤差最小，為什么要給電路增加更多潛在的噪聲呢？

　　有時，我們可能會需要使用偏置電流消除電阻，而且它也是一種有效的方法。但是，許多電路并不會明顯受益，甚至會出現性能下降的情況。
