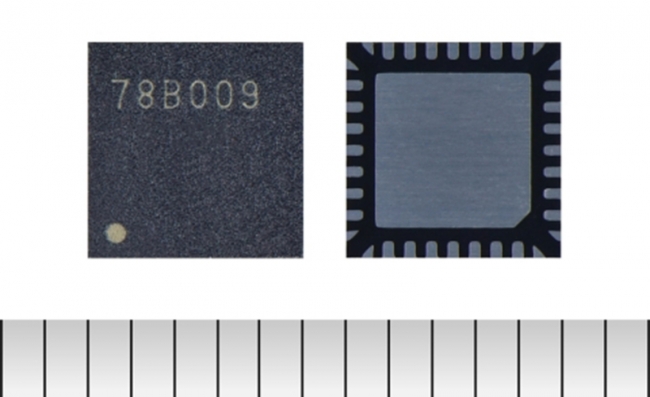

東芝電子元件及存儲裝置株式會社（Toshiba Electronic Devices & Storage Corporation，簡稱“東芝”）今日宣布推出“TC78B009FTG”，這是一款無需霍爾(Hall)傳感器的三相無刷電機控制預驅動器集成電路(IC)，適用于包含服務器、鼓風機、無線吸塵器和機器人吸塵器中使用的高速風扇的應用。即日起批量生產出貨。
近年來，服務器容量和性能日益提高，需要更大型、更高速的風扇來排散設備產生的多余熱量。鼓風機、吸塵器和泵同樣也在與需要功率容量的高速葉輪配合使用。因此，風扇驅動器IC需要能夠驅動外部場效應晶體管(FET)以提供更多功率。
搭載無傳感器控制功能的新型TC78B009FTG可驅動外部FET。它控制FET的柵極驅動電流，且可以與各種FET配合使用。此外，在動態功率波動和負載變化的情況下，閉環速度控制可調節并保持電機轉速。速度配置文件的精確設置由內置的非易失性存儲器(NVM)完成，因此TC78B009FTG無需外部微控制器(MCU)即可進行閉環速度控制。
主要特性
- 無傳感器驅動
通過感應電壓檢測旋轉位置，無需霍爾傳感器即可控制電機旋轉。高速旋轉通過150°矩形波驅動器實現。消除霍爾傳感器可以減少IC的安裝面積和成本，還有助于縮小電機尺寸，降低成本。
- 干擾下轉速穩定
閉環速度控制功能可調節由電源電壓和負載變化引起的電機轉速波動。不需要外部MCU的原因在于這款I(lǐng)C配有用于速度配置文件設置的內部NVM。
- 借助合適的外部FET可靈活用于各種電源應用。
由于FET柵極電流由內部NVM控制，因此可以使用各種FET。
應用場合
服務器、鼓風機、泵、無線吸塵器、機器人吸塵器等的冷卻風扇。
主要規格
|
產品名稱
|
TC78B009FTG
|
|
電壓
（工作范圍）
|
5.5至27V
|
|
驅動方式
|
矩形波驅動
（120°、135°、142.5°和150° 換向）
|
|
特性
|
無霍爾傳感器
|
|
可選的閉環或開環速度控制
|
|
待機功能
|
|
FET柵極電流配置，用于壓擺率控制
|
|
可選正轉或反轉
|
|
通過占空比PWM信號、模擬電壓信號和I2C支持速度控制
|
|
通過I2C接口支持各種設置
|
|
封裝
|
WQFN36 (5mm×5mm×0.8mm)
|
