電流傳感器，是一種檢測裝置，能感受到被測電流的信息，并能將檢測感受到的信息，按一定規律變換成為符合一定標準需要的電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。
電流傳感器也稱磁傳感器，可以在家用電器、智能電網、電動車、風力發電等等，在我們生活中都用到很多磁傳感器，比如說電腦硬盤、指南針，家用電器等等。

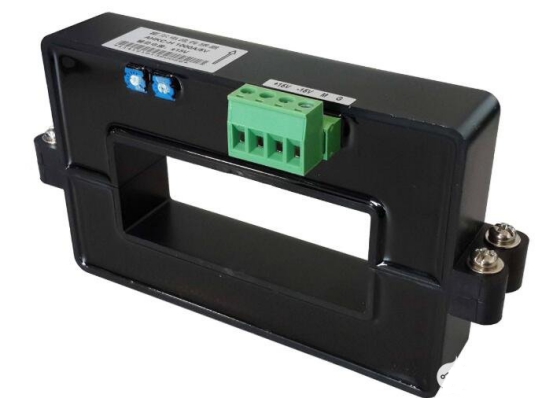

閉環霍爾電流傳感器的工作原理
閉環霍爾電流傳感器是利用霍爾器件為核心敏感元件用于隔離檢測電流的模塊化產品，它的工作原理是霍爾磁平衡式的（或稱霍爾磁補償式、霍爾零磁通式）。眾所周知，當電流流過一根的直導線時，在導線周圍產生磁場，磁場的大小與流過導線的電流大小成正比，這一磁場可以通過軟磁材料來聚集，然后用霍爾器件進行檢測，由于磁場的變化與霍爾器件的輸出電壓信號有良好的線形關系，因此可利用霍爾器件的測得的輸出信號，直接反應出導線中的電流大小，即：
I ∝ B ∝ VH （2）
式中：I為通過導線中的電流；B為導線通電流后產生的磁感應強度；VH為霍爾器件在磁場B中產生的霍爾電壓。當選擇適當?shù)谋壤禂?shù)，上述關系可以表示為等式。對于霍爾輸出電壓信號VH的處理，人們設計了許多種電路，但總體來講可分為兩類，一類為開環（或稱直測式、直檢式）霍爾電流傳感器；另一類為閉環（或稱零磁通式、磁平衡式）霍爾電流傳感器。
針對霍爾傳感器的電路形式而言，人們最容易想到的是將霍爾元件的輸出電壓用運算放大器直接信號放大，得到所需要的信號電壓，由此電壓值來標定原邊被測電流大小，這種形式的霍爾傳感器通常稱為開環霍爾電流傳感器。開環霍爾傳感器的優點是電路形式簡單、成本相對較低；其缺點是精度、線性度較差；響應時間較慢；溫度漂移較大。為了克服開環傳感器存在的不足，八十年代末期，國外出現了閉環霍爾電流傳感器。1989年，北京七O一廠引進國外技術在國內率先開展閉環霍爾電流傳感器的研制、生產。經過十幾年的努力，這種傳感器在國內逐漸為廣大用戶了解和應用。
閉環霍爾電流傳感器的工作原理是磁平衡式的，即原邊電流（IN）所產生的磁場，通過一個副邊線圈的電流（IM）所產生的磁場進行補償，使霍爾器件始終處于檢測零磁通的工作狀態。當原副邊補償電流產生的磁場在磁芯中達到平衡時，即有如下等式：
N×IN= n×IM （3）
式中：IN為原邊電流；N為原邊線圈的匝數；IM為副邊補償電流；n為副邊線圈的匝數。
由上式看出，當已知傳感器原邊和副邊線圈匝
數時，通過測量副邊補償電流IM的大小，即可推算出原邊電流IN的值，從而實現了原邊電流的隔離測量。

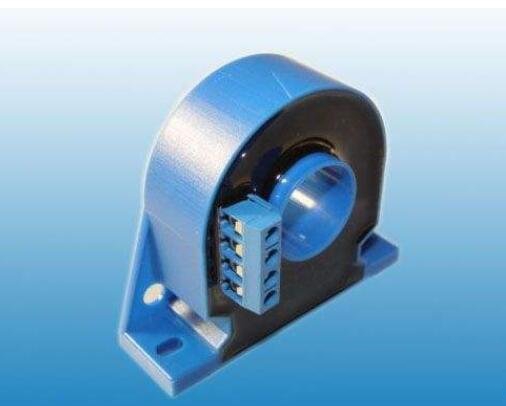

電流傳感器應用
電流傳感器也稱磁傳感器，可以用在家用電器、智能電網、電動車、風力發電等，在我們生活中都用到很多磁傳感器，比如說電腦硬盤、指南針，家用電器等。
在工業應用領域，最流行的磁傳感器類型是電流傳感器，在許多測量50安培以下電流的應用中，比如住宅太陽能逆變器應用或小型UPS系統，使用簡單的resistive bar或分路。 |
