TMC2209是桌面解決方案的終極步進驅動器，可同時實現失速檢測和極其靜音操作。 與許多傳統驅動器引腳兼容，它在支持更高電流的同時降低了冷卻需求。

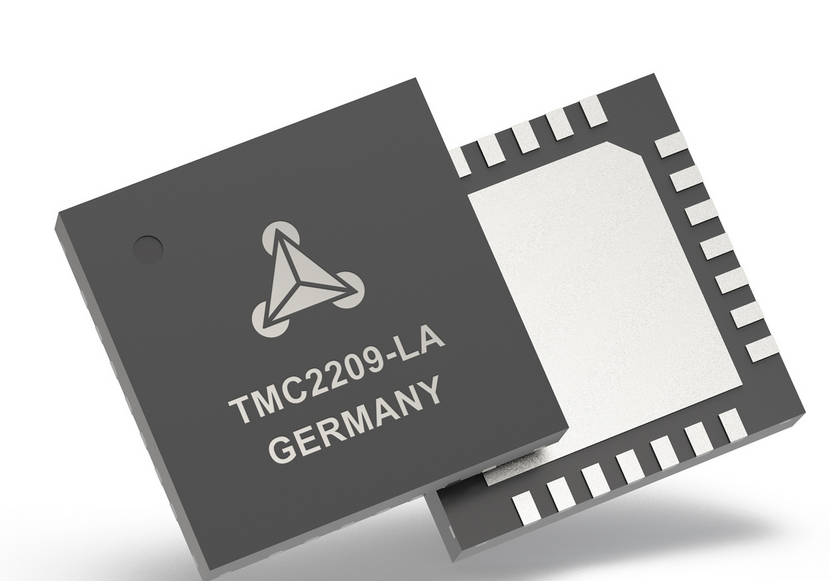

TRINAMIC Motion Control GmbH & Co. 宣布推出超靜音的TMC2209步進驅動器IC，也可作為SilentStepStick使用。 用于高達2A RMS和29V的兩相步進電機的電機驅動器可以并行使用StallGuard4™和StealthChop2™，確保無噪音運行，且無需限位開關。
當在應用程序中實現時，這些功能允許物理組件和軟件組件相互交織。除了為軟件定義的機器提供堅實的硬件基礎之外，它還允許通過自動識別硬停止并盡可能保持靜音，同時優化電機性能，從而實現用戶和設備的新一代集成。
Trinamic的創始人兼首席執行官M(fèi)ichael Randt說：“自從TMC2208在3D打印機中廣泛采用以來，我們收到了許多來自社區的有益反饋。 這使得TMC2209將進一步推動3D打印機的發展，同時也為其他軟件定義的智能桌面應用程序提供新的用例，推動第四次工業革命走向更深�！�
TMC2209引腳兼容性使其成為現有設計升級的最佳選擇，并為市場帶來了改進的應用。 憑借新功能，該芯片非常適用于POS機，3D打印機和傳統打印機，辦公和家庭自動化，紡織，安全攝像頭和ATM機，以及電池驅動設備。
Trinamic通過TMC2209的快速電流調節確保制造商能夠?qū)⑦@些應用推向未來。 可選配SpreadCycle™，在不發熱情況下實現高動態運動控制。 當激活時，StallGuard為應用程序添加了無傳感器歸位和額外的安全性，使他們能夠識別硬停止而無需終端開關。 結合保護和診斷功能，這使得驅動器IC可以進行穩健可靠的操作。
簡單易用的UART接口允許進行調整，可以存儲在嵌入TMC2209的OTP存儲器中。 它還配有帶微步進引腳設置的step / dir接口。 TMC2209和TMC2209-EVAL將于6月中旬通過Trinamic的分銷渠道推出。 SilentStepStick TMC2209將同時發布，用于快速測試和設計，提供開源設計，且包含所需的所有組件。
特點和好處：
•可用于最高2A RMS和4.75 ... 29V的兩相步進電機
•Step / Dir和單線UART接口
•同時使用StealthChop™和StallGuard™
•低功耗待機以適應EUP或電池驅動
•低RDSon，低加熱 - LS170mΩ和HS170mΩ（典型值25°C）
•提供QFN28封裝，以實現最佳匹配 |
