| 三節鋰電充電管理IC（ESOP-8最簡封裝)-VAS5176應用原理說明 |
|
|
| 文章來源：永阜康科技 更新時間：2019/5/25 13:27:00 |
在線咨詢： |
| |
產品概述
VAS5176 是一款8.5V-24V 輸入,高度集成的開關型鋰離子/聚合物電池充電芯片, 以高精度調節2A充電電流,和電池電壓。它密切監測電池組的溫度只在設置安全溫度范圍下允許充電,還提供電池檢測、預充電調節、充電飽充和充電狀態指示等功能。熱反饋調節可降低充電電流并維持芯片內部溫度以不超過125°C 的條件下工作,如果結溫超過155°C,它將進行過熱關斷保護,停止工作以確保可靠度。
VAS5176 適合2-4 節電池充電,它集成24V 耐壓,低導通組抗的N-型場效應晶體管以1.0MHZ 同步降壓管理實現高效率的鋰電池充電并簡化外圍電路設計。VAS5176 封裝為SOP8-e。

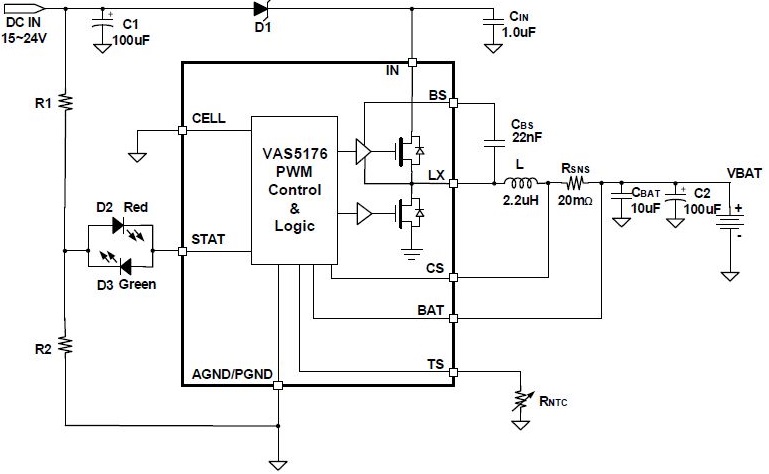

3節鋰電典型應用原理圖

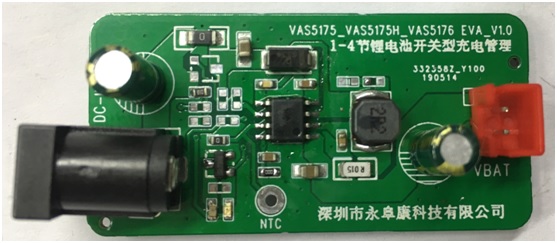

DEMO實物圖
詳細的產品資料及銷售聯絡信息請參看：
VAS5176 http://www.szdfyl.cn/products_3821.htm |
| |
|
|
|
|
|
| |
| |
| |
 |
