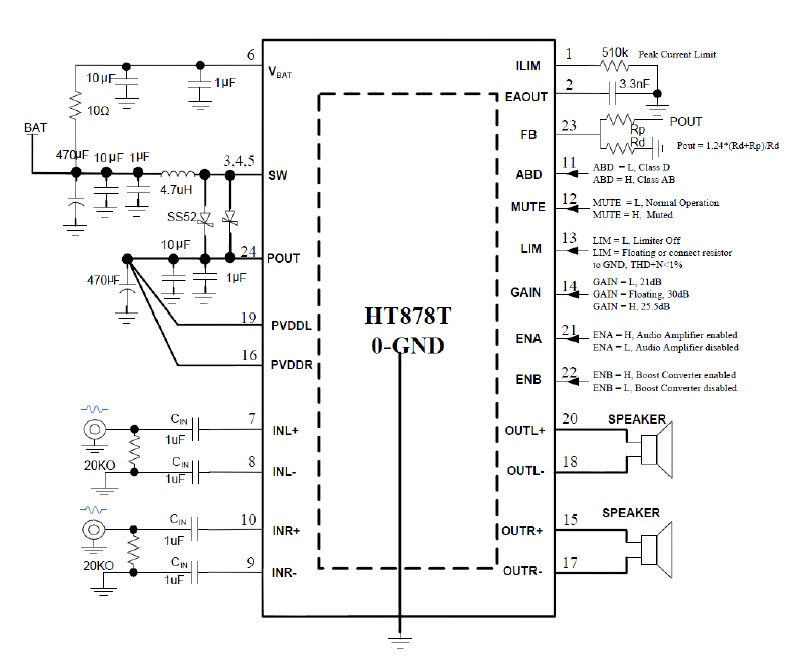

HT878原理圖：

AB/D,MUTE,ENA,ENB控制腳功能如下：

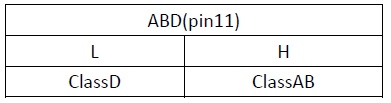

AB/D——AB類，D類切換控制腳：

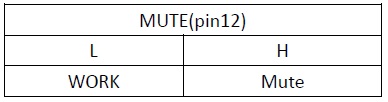

MUTE——靜音控制腳：

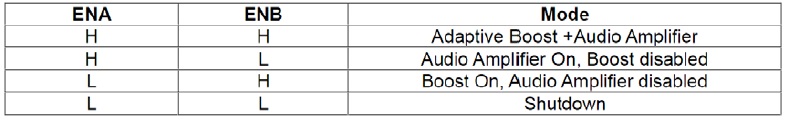

ENA,ENB——音頻使能腳，升壓使能腳：

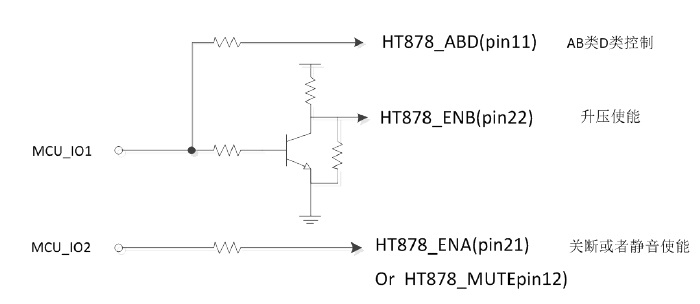

如果用到AB類,至少要用主控兩個IO口如下接法：

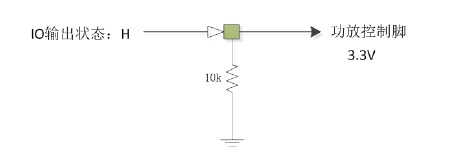

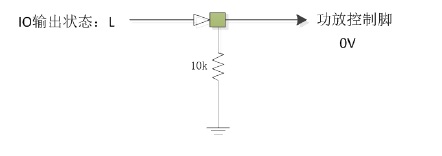

現在主控IO口很少，IO口設置成輸入狀態的時候使能內部上拉電阻(比如10k)，那么一個IO口可以做到有三種狀態。靜音關斷，D類，AB類，一個IO口就可以搞定。外圍只接一個下拉電阻，等效電路如下：

功放控制腳采用分壓對應不用工作模式一個IO口就可以搞定。
