| CS8326C/CS8326S增加電源抑制比以及信噪比線路 |
|
|
| 文章來源：永阜康科技 更新時間：2019/5/10 13:02:00 |
在線咨詢： |
| |
備注：尤其在測試PSRR的時候，信號輸入端CIN以及R1,R2一定要精確匹配，在測試之前最好量一下，以保證差分信號兩端是阻容參數的一致性。

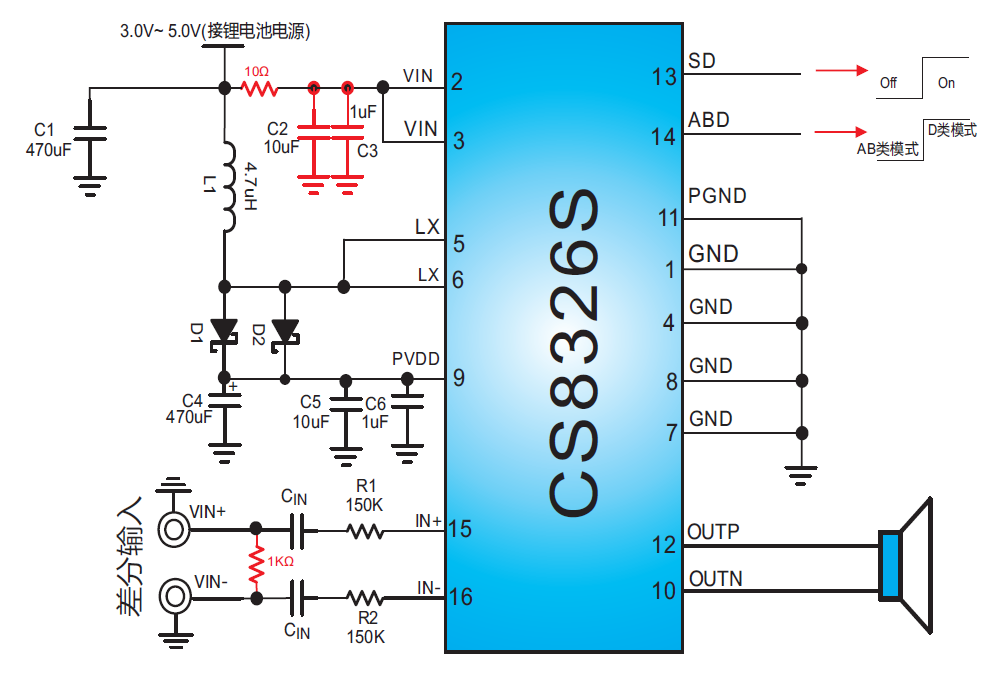

按照圖中紅色標注的地方,增加線路,測試PSRR以及SNR |
| |
|
|
|
|
|
| |
| |
| |
 |
