全球知名半導體制造商ROHM（總部位于日本京都），面向大功率通用逆變器、AC伺服、工業用空調、街燈等工業設備，開發出內置1700V耐壓SiC MOSFET*1)的AC/DC轉換器*2)IC“BM2SCQ12xT-LBZ”。
近年來，隨著節能意識的提高，在交流400V工業設備領域，相比現有的Si功率半導體，可支持更高電壓、更節能、更小型的SiC功率半導體的應用越來越廣。而另一方面，在工業設備中，除了主電源電路之外，還內置有為各種控制系統提供電源電壓的輔助電源，輔助電源中廣泛采用了耐壓較低的Si-MOSFET和損耗較大的IGBT，在節能方面存在很大課題。
ROHM針對這些挑戰，于2015年推出全球首款用來驅動高耐壓、低損耗SiC MOSFET的AC/DC轉換器控制IC，并一直致力于開發充分發揮SiC功率半導體性能的IC，在行業中處于領先地位。此次又開發出全球首款※內置SiC MOSFET的AC/DC轉換器IC，將大大促進采用SiC MOSFET的AC/DC轉換器在工業領域的普及。
“BM2SCQ12xT-LBZ”是世界首款內置節能性能極其優異的SiC MOSFET的AC/DC轉換器IC，消除了分立結構帶來的設計課題，從而可非常容易地開發出節能型AC/DC轉換器。專為工業設備的輔助電源*3)用而優化的控制電路和SiC MOSFET一體化封裝，使得新產品與普通產品相比具有諸多優勢，部件數量顯著減少（將12種產品和散熱板縮減為1個產品），部件故障風險降低，引進SiC MOSFET相應的開發周期減少等，一舉解決了諸多課題。與ROHM以往產品相比，功率轉換效率提高達5%（按功率損耗計算，削減28%）。因此，本產品非常有助于工業設備實現顯著小型化、高可靠性和節能化。
本產品已于2019年1月開始出售樣品（樣品價格2,500日元/個，不含稅），計劃于2019年5月開始暫以月產10萬個的規模投入量產。另外，本產品和預計今夏開始銷售的評估板將于2019年4月17日~19日在日本幕張國際會展中心舉行的“TECHNO-FRONTIER 2019”上展出。
未來，ROHM將繼續開發SiC元器件等功率半導體*4)和用來控制功率半導體的IC，并不斷優化這些產品，為工業設備的節能化和系統優化貢獻力量。
＜新產品特點＞

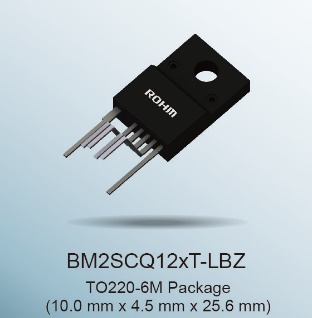

新產品“BM2SCQ12xT-LBZ”采用專為內置SiC MOSFET而開發的專用封裝，并集成了專為工業設備的輔助電源而優化的SiC MOSFET驅動用柵極驅動電路等控制電路和1700V耐壓SiC MOSFET。
作為全球首創的內置1700V耐壓SiC MOSFET*的AC/DC轉換器IC，本產品具有以下特點，非常有助于AC400V級工業設備的小型化、節能化以及實現更高可靠性，從而有助于推動采用SiC MOSFET的AC/DC轉換器的順利普及。

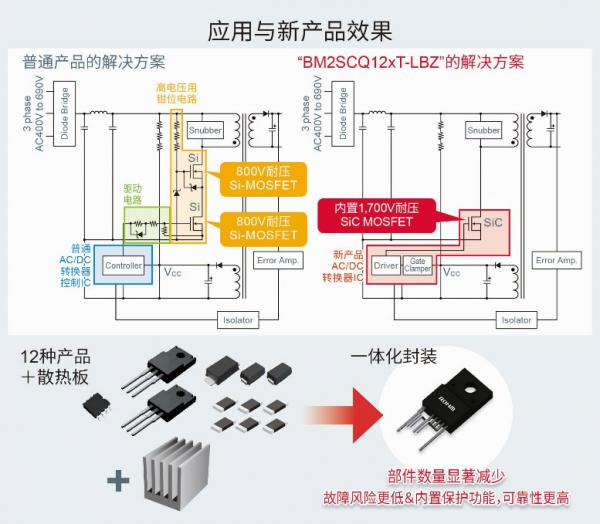

1．將散熱板和多達12種產品一體化封裝，在小型化方面具有壓倒性優勢
本產品采用一體化封裝，相比采用Si-MOSFET的普通分立結構，部件數量顯著減少，1個封裝內包含多達12種產品（AC/DC轉換器控制IC、800V耐壓Si-MOSFET×2、齊納二極管×3、電阻器×6）和散熱板。另外，由于SiC MOSFET具有高耐壓、抗干擾性能優異的特點，還可實現降噪部件的小型化。
2．減少開發周期和風險，內置保護功能，可靠性更高
采用一體化封裝，可減少鉗位電路和驅動電路的部件選型及可靠性評估的工時，可降低部件故障風險，可縮減引進SiC MOSFET時的開發周期，一舉多得。另外，除了通過內置SiC MOSFET而實現的高精度過熱保護（Thermal Shutdown）功能外，還配備了過負載保護（FB OLP）、電源電壓引腳的過電壓保護（VCC OVP）、過電流保護、二次側電壓的過電壓保護功能。進行連續驅動的工業設備電源所需的豐富保護功能齊備，非常有助于提高可靠性。
3．激發出SiC MOSFET的性能，節能效果顯著
本產品中搭載的非常適合SiC MOSFET驅動用的柵極驅動電路，通過充分發揮SiC MOSFET的實力，與采用Si-MOSFET的普通產品相比，效率提升高達5%（截至2018年4月ROHM調查數據）。另外，本產品的控制電路采用準諧振方式，與普通的PWM方式相比，運行噪聲低、效率高，盡可能降低對工業設備的噪聲影響。
＜采用SiC MOSFET的好處＞
在高耐壓范圍中，SiC MOSFET與Si-MOSFET相比，具有“開關損耗與導通損耗小”、“可支持大功率”、“耐溫度變化”等優勢。基于這些優勢，當SiC-MOSFET用于AC/DC轉換器和DC/DC轉換器等中時，可帶來更高的功率轉換效率、散熱器件的小型化、高頻工作使線圈更小等好處，具有更節能、部件數量更少、安裝面積更小等效果。
＜新產品陣容＞
|
產品型號
|
電源電壓范圍
|
正常時
工作電流
|
猝發模式時
工作電流
|
最大工作
頻率
|
FB OLP
|
VCC OVP
|
工作溫度范圍
|
|
BM2SCQ121T-LBZ
|
VCC:
15.0V ~ 27.5V
DRAIN:
1700V (Max.)
|
2000μA (Typ.)
|
500μA (Typ.)
|
120kHz (Typ.)
|
Auto Restart
|
Latch
|
-40℃～ 105℃
|
|
BM2SCQ122T-LBZ
|
Latch
|
Latch
|
|
BM2SCQ123T-LBZ
|
Auto Restart
|
Auto Restart
|
|
BM2SCQ124T-LBZ
|
Latch
|
Auto Restart
|

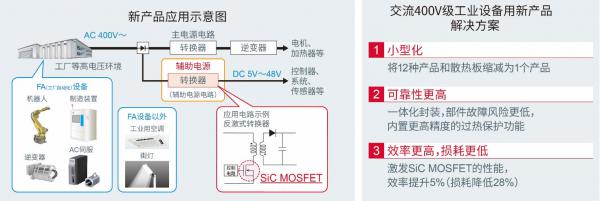

＜應用示例＞
非常適用于通用逆變器 、AC伺服、PLC（Programmable Logic Controller）、制造裝置、機器人、工業用空調、工業用照明（街燈等）等、交流400V規格的各種工業設備的輔助電源電路。
＜網售信息＞
＜術語解說＞
*1) SiC（Silicon Carbide，碳化硅）、MOSFET（Metal Oxide Semiconductor Field Effect Transistor）
SiC是Si（硅）和C（碳）的化合物。用作半導體材料時，因有望實現超越Si半導體極限的特性而備受矚目。MOSFET是基本半導體元器件-晶體管的一種（結構）。它是通過從外部施加電壓來控制元器件的ON/OFF或電流流動的開關設備。

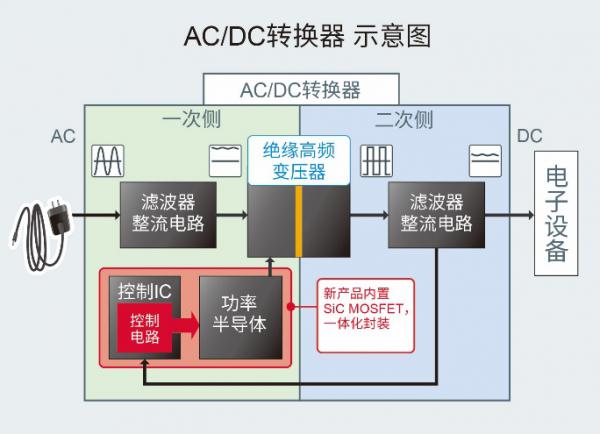

*2) AC/DC轉換器
電源的一種，將交流（AC）電壓轉換為直流（DC）電壓。一般插座中是交流電，而電子設備是直流電工作，因此，是連接插座的電子設備必須的元器件。
*3) 輔助電源
在大功率工業設備中，包括使電機等（主機）運行的主電源電路，也包括為控制IC及LED指示燈亮等（輔助）提供電源電壓的輔助電源電路，將這種電源電路稱為“輔助電源”。
*4) 功率半導體
用來根據用途轉換電壓和電流的半導體，其性能直接關系到系統和設備的功率效率。要求支持高耐壓、大電流。
|
