A4931 是一款完善的三相無刷直流電動機驅動器，可為全N通道功率MOSFET三相橋的直接大電流門極驅動提供高達 38 V的輸出。該設備具有三個霍爾元件輸入、一個用于整流控制的定序器、固定停機時間脈沖寬度調制(PWM)電流控制、以及鎖定轉子保護。
通過使用外置MOSFET，可對輸出電流進行升級。可通過CLD終端上的外置電容器設定鎖定轉子檢測時延。可使用啟用、方向和制動輸入控制電動機速度、位置和轉矩。可通過FG1輸出（使用所有三個霍爾元件轉換）或FG2（使用霍爾元件A轉換）對輸出速度進行調節。
外置MOSFETS 可通過啟用輸入或內置PWM電流調節器進行PWM控制。在任一種情況下，A4931的同步整流功能可通過在電流衰減時啟動相應的MOSFET，減少功率耗損。
當配備噪音過濾以防止錯誤整流信號時，可采用價格低廉的霍爾元件。A4931 可提供 7.5 V 穩壓電源，以向三個霍爾元件供電。
內部電路保護包括滯后過熱關機、欠壓鎖定及停機時間保護。無需特別的加電排序。工作溫度范圍為 -20°C 至 105°C。

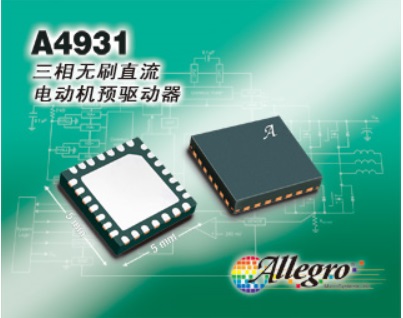

A4931 采用 5 mm × 5 mm、28 端子 QFN 封裝，帶有外露熱傳導墊片。該小型封裝為無鉛產品，且引腳框采用 100% 霧錫電鍍。
特色和優點
驅動六個N通道MOSFET
對低功率耗散同步整流
內部欠壓鎖定 (UVLO) 及過熱關機電路
霍爾元件輸入
PWM 電流限制
停機時間保護
FG 輸出
待機模式
鎖定檢測保護
過電壓保護

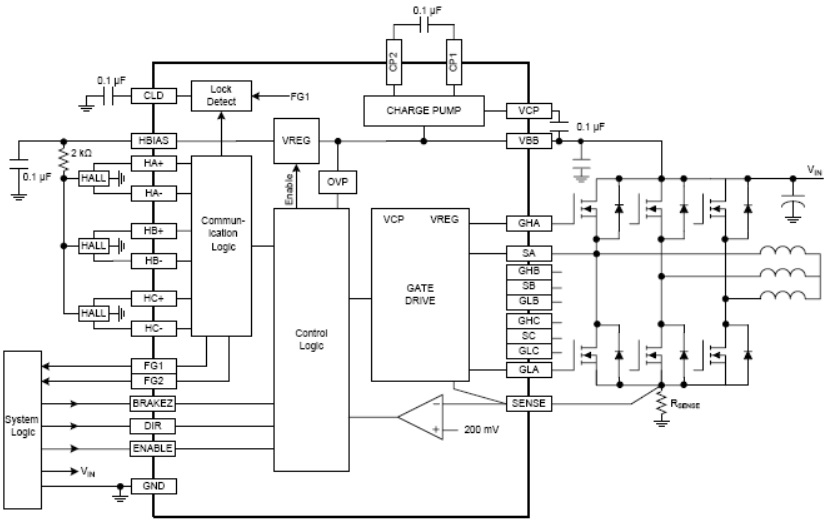

典型應用原理圖
|
