基于立锜科技（Richtek）RTQ7880的USB 1C1A智能功率分配及Type-C PD車載充電器解決方案。

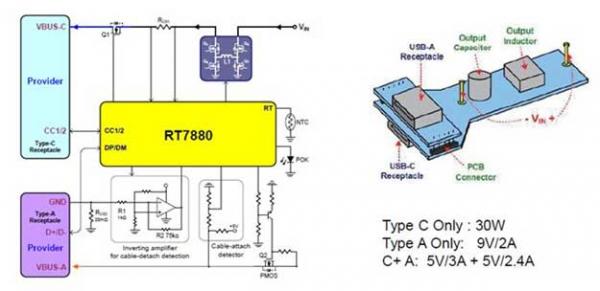

圖示1-大聯大品佳推出RichtekUSB智能功率分配及Type-C PD車載充電器解決方案的系統方案圖
傳統車載充電器多以手機充電為目標，普遍為單口輸出、功率低于15W，簡單的Buck轉換器已經可以滿足其需求。隨著高功率充電設備如平板電腦、筆記本電腦和新型智能手機的增加，USB Type-C接口的應用正廣泛鋪開，PD協議的實施也被提上了議事日程。PD協議可為車載充電器的設計帶來幫助，但新的挑戰也將伴隨而生。首先是輸出電壓范圍將變得非常寬闊，再用單純的Buck架構已經不足以滿足需要，其次是人們并未給車載充電器的新設計提供更大的空間，而輸出功率的要求卻大幅增加，最大可能達到100W，這對效率、可靠性、熱特性等方面都提出了極其苛刻的要求。

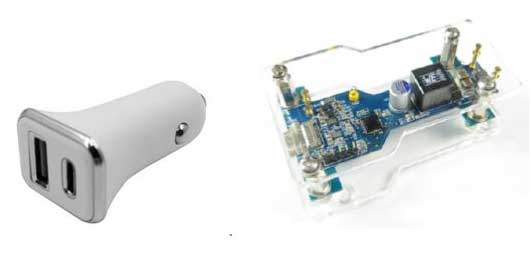

圖示2-大聯大品佳推出RichtekUSB智能功率分配及Type-C PD車載充電器解決方案的產品應用圖
RTQ7880
內建32bit ARM Cortex™ M0 MCU；
支持USB PD 3.0 PPS和主流的快充、直充協議；
集成PWM Buck（RT7880B）、Buck-Boost（RT7880和RTQ7880）控制器，開關切換頻率200kHz-600kHz可調；
內建實現高分辨率（20mV/step、50mA/step）恒壓、恒流控制電路，可實現高精度恒壓（+/-5%）、恒流（+/-150mA）控制；
輸入電壓范圍：4V-36V，輸出電壓范圍：3V-21V；
內建電荷泵，使用N-MOSFET開關作為電源通路控制開關；
提供VCONN電源；
輸出功率可達100W（20V/5A）；
內建VBUS快速放電電路；
支持CC1/CC2/D+/D-/I2C（master/slave）通訊；
提供多達10個GPIO端子；
完善可調的保護設計：過壓、過流、過熱、欠壓、短路保護，可設定自動恢復、鎖死、滯回式等保護模式；
容許通過I2C接口對固件進行在線、系統內更新；
使用QFN或可潤濕側翼式QFN封裝；
商業級或AEC-Q100 Grade 2認證產品。 |
