高集成度藍牙耳機電源管理方案
文章來源:永阜康科技 更新時間:2018/9/15 10:48:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
李湘寧 2850985550
給我發消息
姚紅霞 3003214837
13713728695

  隨著越來越多的手機支持藍牙功能,藍牙耳機已成為手機的必備選件。同時,隨著支持MP3播放的立體聲藍牙耳機的推出,藍牙耳機已能夠同時連接到藍牙移動電話和音樂播放器,這必將給藍牙應用帶來新的亮點。
  藍牙耳機的核心是
射頻和基帶處理兩部分,為適應功能的集成和設計的小型化,CSR、Broadcom等公司已將射頻和基帶處理功能集成在一起,如CSR BlueCore4高集成的藍牙芯片,封裝最小為6×6mm。整個耳機的電源管理設計要求外圍組件少,集成度高,同時滿足藍牙芯片對負載響應和噪聲抑制的要求。
  藍牙耳機多采用鋰電池供電,其
電壓范圍為2.7V至4.2V。電池容量為90mAH至170mAH。為滿足更長時間通話及音樂播放的需要,電池容量有逐漸增加的趨勢。另外,基于ARMDSP內核的藍牙芯片需要兩組電源(如1.8V和2.7V)分別對內核和I/O供電。同時,麥克風也需要一個“干凈”的偏置電壓。
  基于上述系統電源的需求,
Microchip推出了高度集成的、小尺寸的電源管理方案,包括TC1303和MCP73855。其中,TC1303為高集成的電源轉換芯片,MCP73855為高集成的線性鋰電池充電芯片。TC1303在3×3mm 10引腳DFN封裝中集成了一個500mA同步降壓轉換器和一個300mA低壓差LDO,并具有電壓正常指示引腳(Power-Good)。其標準固定電壓輸出組合,如1.8V/2.7V,恰好滿足BlueCore2對電源的要求。圖1為TC1303在藍牙耳機上的應用電路。

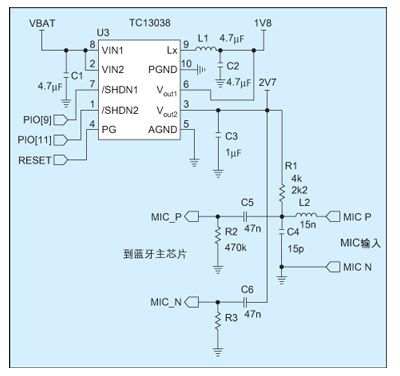

  圖1:TC1303在藍牙耳機上的應用電路。
  圖中500mA的同步DC/DC轉換器集成了P溝道和N溝道
MOSFET,采用2MHz的開關頻率,轉換效率達到92%以上。高開關頻率和PWM/PFM自動切換技術可使工程師選擇低至2.2μH的表貼電感和陶瓷電容,即可滿足濾波和藍牙芯片對紋波的要求。TC1303內集成的LDO可提供300mA的輸出電流,且只有137mV電壓差。為了進一步減小DC/DC開關噪聲對電路設計的影響,在芯片設計時將LDO的電源地引腳和DC/DC電源地引腳分開,保證了LDO輸出可以給I/O部分和麥克風提供“干凈”的電壓。

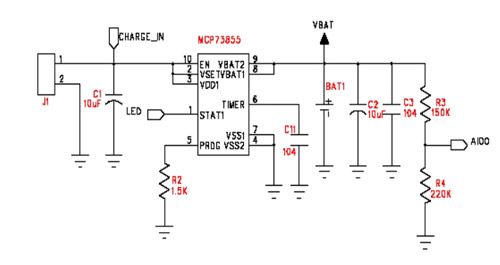

  圖2:MCP73855在藍牙耳機設計中的應用電路。
  TC1303提供的電壓正常指示引腳可以連接到藍牙芯片的I/O,以監視供電電壓的狀態。電壓正常指示引腳可以檢測DC/DC輸出電壓(TC1303A)或LDO輸出電壓(TC1303B),甚至可分別檢測這兩路輸出,實現順序上電,滿足不同藍牙芯片對供電的要求。
  MCP73855可提供鋰電池充電管理功能,片內集成的MOSFET、電流檢測
電阻和反向阻斷二極管可提供最大400mA的充電電流,并可通過外接電阻或直接由I/O輸出設置所需的充電電流。MCP73855可自動完成鋰電池的預充、恒流、恒壓充電控制,并把充電狀態輸出到LED或藍牙芯片。配合適當?shù)耐鈬娐罚潆姞顟B(tài)指示引腳可以驅動雙色LED,實現充電過程及充電結束的分別顯示。圖2為MCP73855在藍牙耳機設計中的應用電路。
  TC1303和MCP73855的小尺寸封裝(3×3mm)以及簡單的外圍電路,構成了一個低成本、高性能、高度集成的藍牙耳機電源管理方案,這個方案也可適用于最新播放MP3的立體聲藍牙耳機設計。工程師利用它和藍牙芯片,可以設計更加舒適、時尚、易用,同時重量輕巧的藍牙立體聲耳機,使用戶能夠在移動時欣賞音樂,又永遠不會漏接電話。
