簡介
SN4913是一款支持3D環繞和低音增強的高品質立體聲耳機驅動。它集成了負電壓電荷泵，單電源供電時能夠產生以地位為參考的輸出，從而省去了大尺寸隔直流電容，節省了成本和電路板空間，同時具有良好的低頻響應。SN4913具有超低底噪，超高信噪比（SNR）等特點，音質更干凈，更清晰。在3.6V電池電壓下可以為32Ω負載提供30mW的輸出功率。
SN4913通過一線脈沖的方式來實現4種工作模式。可使用外部電阻來對增益進行調節，集成Pop-and-Click抑制電路，過熱保護功能。
SN4913工作電壓范圍為2.7V ~ 5.5V，使用QFN-20 (3mm × 3mm)封裝，可在-40°C ~ +85°C的環境溫度下工作。
特性
l 無需大尺寸輸出隔直電容
l 低音音效增強
l 3D環繞音效增強
l 超低底噪(8µV)
l 超高信噪比(SNR = 102dB)
l PSRR可達-92dB
l 一線脈沖控制方式
l ESD HBM 7kV
l 集成Pop-and-Click抑制電路
l 過熱保護功能
l 使用QFN-20(3mm × 3mm)封裝
應用
l 手機
l 掌上電腦
l MP3
l 其它便攜式電子器件

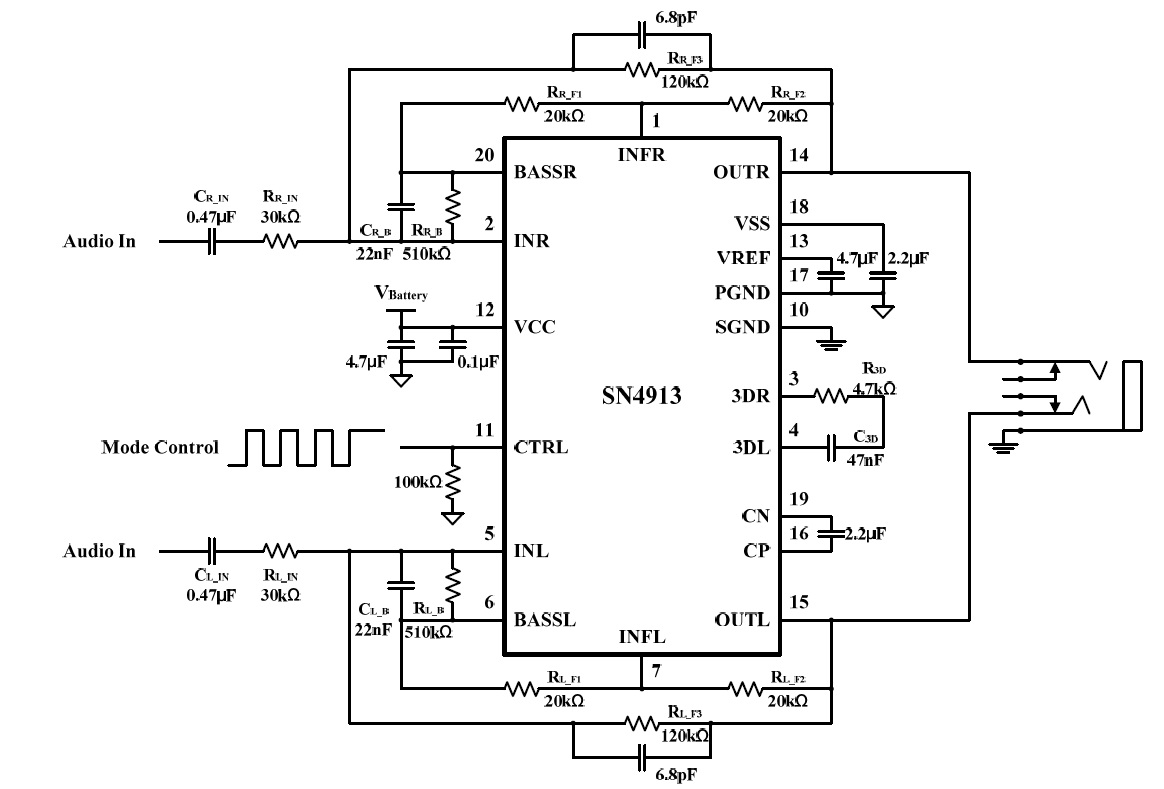

典型應用原理圖
|
