| AGC自動增益控制的原理 |
|
|
| 文章來源：永阜康科技 更新時間：2018/8/9 10:32:00 |
在線咨詢： |
| |
| 為實現上述要求，必須有一個能隨外來信號強弱而變化的控制電壓或電流信號，利用這個信號對放大器的增益自動進行控制。由上述分析可知，調幅中頻信號經幅度檢波后，在它的輸出中除音頻信號外，還含有直流分量。直流分量大小與中頻載波的振幅成正比，也即與外來高頻信號成正比。因此，可將檢波器輸出的直流分量作為AGC控制信號。
AGC電路工作原理：可以分為增益受控放大電路和控制電壓形成電路。增益受控放大電路位于正向放大通路，其增益隨控制電壓U0而改變。控制電壓形成電路的基本部件是AGC整流器和低通平滑濾波器，有時也包含門電路和直流放大器等部件。

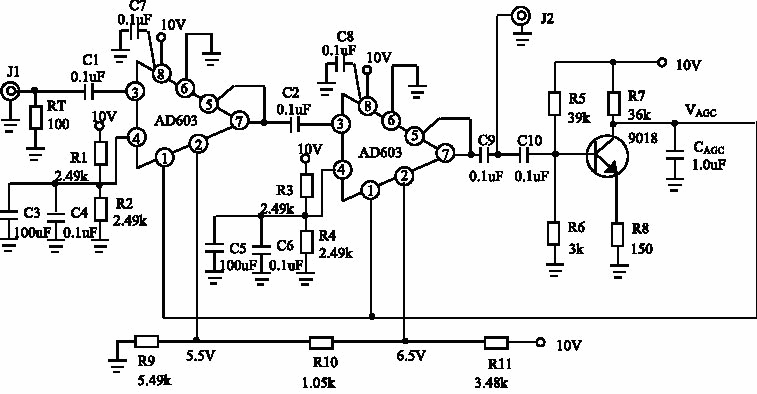

放大器及AGC電路
|
| |
|
|
|
|
|
| |
| |
| |
 |
