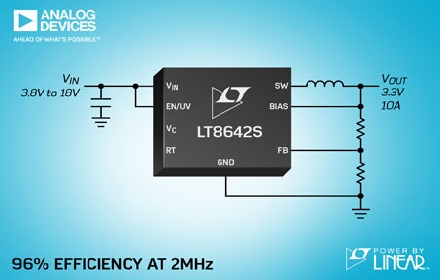

LT8642S 10A、18V 輸入同步降壓型開關穩壓器
文章來源:永阜康科技 更新時間:2018/6/25 15:15:00
在線咨詢:
給我發消息
李湘寧 2850985550
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


Analog Devices (ADI)宣布推出Power by Linear™LT8642S,這是一款 10A、18V 輸入同步降壓型開關穩壓器。其 Silent Switcher® 2 架構采用兩個內部輸入電容器以及內部 BST 和 INTVCC電容器,以最大限度減小熱環路面積。LT8642S 具有受控的開關邊沿以及用銅柱代替接合線的內部結構和整體接地平面,因而極大地降低了 EMI 輻射。這種更好的 EMI 性能對 PCB 布局不敏感,從而簡化了設計并降低了風險,甚至在使用兩層 PC 板時也不例外。LT8642S 憑借 2MHz 開關頻率,可在其整個負載范圍內很容易地滿足汽車 CISPR 25 5 類峰值 EMI 限制。該器件還提供擴展頻譜頻率調制,以進一步降低 EMI 水平。

LT8642S 的同步整流在 2MHz 開關頻率提供高達 95% 的效率。其 2.8V 至 18V 的輸入電壓范圍非常適合汽車和工業應用。內部高效率開關可向低至 0.60V 的電壓提供高達 10A 的連續輸出電流。LT8642S 的突發模式 (Burst Mode®) 操作可確保僅為240µA的靜態電流。一個外部補償引腳實現了快速瞬態響應和用于并聯多個器件的均流功能。僅為 25ns 的快速最短接通時間實現了從 12V 輸入到 0.6V 輸出的 2MHz 恒定頻率開關。LT8642S 的 24 引腳 4mm x 4mm LQFN 封裝和高開關頻率允許使用小型外部電感器和電容器,因此可構成緊湊和高熱效率的空間尺寸。

LT8642S 采用了內部頂端和底端高效率電源開關,并把必要的升壓二極管、
振蕩器、控制和邏輯電路集成在單個芯片中。低紋波突發模式操作在低輸出電流時保持高效率,同時保持輸出紋波低于 10mVP-P。就需要以最低噪聲運行的應用而言,LT8642S 可設定為在整個負載范圍內以強制連續模式運行。其開關頻率在 200kHz 至 3MHz 范圍內是可編程和可同步的。特殊設計方法和新的高速工藝使該器件在很寬的輸入電壓范圍內實現了高效率,而且 LT8642S 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其他特點包括電源良好標記、輸出軟啟動/跟蹤和熱保護。

LT8642SEV 采用 4mm x 4mm LQFN 封裝。工業溫度版本 LT8642SIV 經過測試,并保證可在–40°C至 125°C的工作結溫范圍內運行。兩種版本都有現貨供應。


特性概要:LT8642S

Silent Switcher® 2 架構
在任何 PCB 上具超低 EMI 輻射
消除了 PCB 布局敏感性
用于 VIN、BST、INTVCC的內部電容器降低了輻射的 EMI
擴展頻譜頻率調制
在高頻時提供高效率
1MHz 時效率高達 96%
2MHz 時效率高達 95%
寬輸入電壓范圍:2.8V 至 18V
10A 最大連續輸出電流
外部補償:快速瞬態響應和均流
低靜態電流突發模式操作
240µA IQ(調節 12VIN至 1.2VOUT)
輸出紋波< 10mVP-P
快速最短開關接通時間:25ns
在所有條件下均可實現低壓差:50mV (在 1A)
強制連續模式
可在過載情況下安全地承受電感器飽和
可調且可同步:200kHz 至 3MHz
輸出軟啟動和跟蹤
小型 24 引腳 4mm x 4mm LQFN 封裝

價格與供貨

產品

按生產量
供貨

千片批量
起始價

封裝

LT8642S

現已供貨

每片 4.15 美元

4mm x 4mm x 0.94mm
LQFN 封裝
