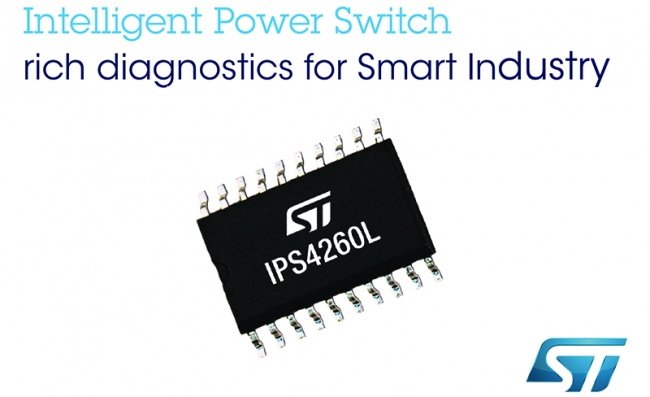

意法半導體（ STMicroelectronics ，簡稱 ST ；紐約證券交易所代碼： STM ）IPS4260L 四通道低邊智能功率開關可提升工業自動化設備的效率和可靠性。IPS4260L在一個節省空間的散熱加強型封裝內集成四個 260mΩTYP RDS(ON) 功率開關和保護功能，在 TAMB = 85°C 環境溫度下最大輸出電流 為2.4A （每通道 0.6A 或單通道 2.4A ），可通過外部電阻器設定限流閾值，還可并聯通道。
極小的電壓上升時間和下降時間（ tr ， tf <1μs ）值，以及高開關頻率（高達 250kHz ），使 IPS4260L 非常適用于伺服驅動器、電機控制、工業 PC 外圍、可編輯邏輯控制器（ PLC ）和通用低邊開關（驅動與正電源相連的負載）。 此外，IPS4260L還為智慧工業／工業4.0智能制造應用帶來豐富的診斷功能。
診斷功能包括開路負載檢測和限流保護。 開路負載檢測會在輸出處于關斷狀態時運行，以防止因為線路斷開等故障導致的危險。 當電流過大時，非耗散式截止限流功能可在用戶設定的時間后關閉輸出級。 限流時長可以用一個外部電阻器來設定，限流時間結束后，輸出級將自動重啟。
為了確保在驅動感性負載（例如電機）時仍能快速響應，新功率開關集成了了一個智能架構，可實現四條通道共享一個外部鉗位二極管的快速退磁功能。
其他診斷功能包括兩個用于指示負載開路和過載／熱關斷的公共開漏引腳，以及用于指示單個通道過載／熱關斷的四個輸入／輸出開漏引腳。
作為意法半導體智能功率開關產品大家族的一員， IPS4260L 獲得廣泛生態系統的支持，包括產品配置專用圖形用戶界面軟件（ STSW-IFP029GUI ）、內容詳盡的用戶手冊（ UM2297 ）以及技術先進的 STEVAL-IFP029V1 評估板。 其中，評估板的安全性符合國際工業設備安全標準，在邏輯電路和功率級之間有絕緣保護，有極性接反保護，而且電磁兼容性符合EMC規定和IEC61000-4 規范要求。
IPS4260L 現已量產，將采用散熱強化的纖薄、收縮的小外廓微型 HTSSOP20 封裝。 |
