封裝組件面積減少了7成(與本公司既往產品相比)對應18V輸入 3A 峰值輸出降壓同步整流DC/DC轉換器XC9280系列產品
特瑞仕半導體株式會社(日本東京都中央?yún)^(qū)董事總經理：芝宮 孝司 第一東京證券交易所:6616)開發了封裝組件面積減少了7成(與本公司既往產品相比)、能對應18V輸入和3A峰值輸出的降壓同步整流DC/DC轉換器、XC9280系列產品。

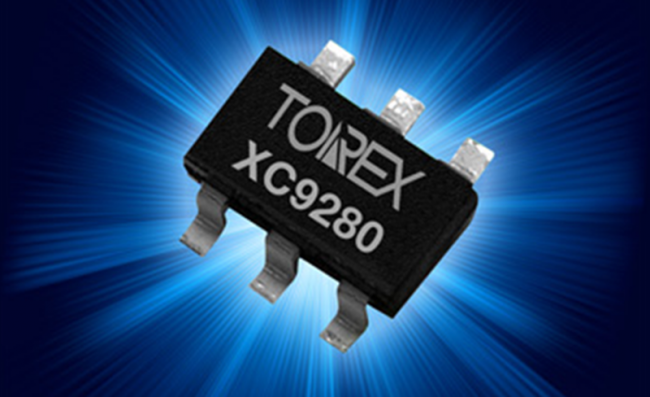

XC9280系列產品對應18V輸入和3A 峰值輸出、能使用振動頻率1.2MHz的小型線圈(電感:2.2μH)。采用了帶引腳的小型封裝組件TSOT-26(2.8 x 2.9 x h1.1mm)、封裝面積減少了7成(本公司既往產品)、由于振動頻率達到了高頻率、實現了實裝面積減少25％(與既往產品相比)。
工作電壓范圍在4.5V～18V之間、能對應1.8V～7.0V的輸出電壓。消耗電流為80μA，采用了PFM / PWM自動切換的控制方式。此外，即使采用了小型封裝，本系列產品也能保持與既往產品相同電阻值0.166Ω(高端)、0.13Ω(低端)的導通電阻。內置了外部調整軟起動，能有效地防止輸入電容突入電流及輸出電壓啟動遲延。
將本次開發的產品列入產品陣容，使之更進一步能配合用途選擇產品。
【XC9280系列產品的特長】
・封裝組件尺寸比既往產品減少了7成 封裝組件為(TSOT-26: 2.8 x 2.9 x h1.1mm)
・伴隨減少封裝組件尺寸，實現了實裝面積減少25％(與本公司既往產品相比)
・能使用振動頻率1.2MHz的小型線圈(電感2.2μH)
・效率為90％(IOUT=1000mA)
・能實現外部調整的軟起動

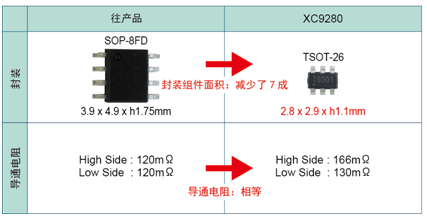

▲與既往產品封裝組件相比
