VL53L0X是基于意法半導體專利FlightSense技術的第二代激光測距傳感器
VL53L0X是目前市場上最小的飛行時間（ToF）傳感器，它完全集成并嵌入一個符合人體安全的激光傳感器，先進的濾波器和超快光子探測陣列。
它能夠通過快速、準確、可靠的解決方案進行更長距離的測量，為新的應用開啟了大門，進一步完善了ST FlightSense產品系列。
主要優勢：
不到30ms即可提供最長2米的絕對距離讀值（單位為mm）
快速模式：50 Hz快速測距操作
高精度
低功耗
4.4×2.4×1 mm回流焊封裝
先進的環境光抑制的設計
采用940nm不可見光
需求光學蓋片支持
目標應用：
攝像機輔助（超快速自動對焦和景深圖）
智能手機或筆記本電腦節能檢測
手勢控制
無人機
機器人和工業控制
IoT
家用電器
技術
VL53L0X包含基于一個SPAD(單光子雪崩二極管)感應器陳列和一個符合人體一級安規的VCSEL(垂直腔面發射激光器)的集成940nm光源，與嵌入式微控制器上運行的算法一起使用時，可以直接確定以毫米為單位的目標物體的距離，即使是在具有挑戰性的工作條件下，并且與目標反射率無關。VL53L0X采用一個超低功耗的系統架構，非常適合用于無線和IoT應用。VL53L0X具有完整的文檔包，例如源代碼和軟件API（應用編程接口），它與廣發的微控制器和處理器兼容。
模塊設計
憑借其4.4×2.4×1 mm的小巧尺寸和回流焊兼容性，VL53L0X易于集成在產品的主PCB或軟板上，可以隱藏在各種蓋片材料下。目前VL53L0X是唯一集成了940nm波長VCSEL的產品，為不可見光，也不易受背景環境照明的影響。

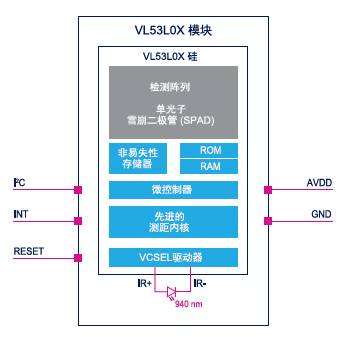

系統框圖
VL53L0X模塊

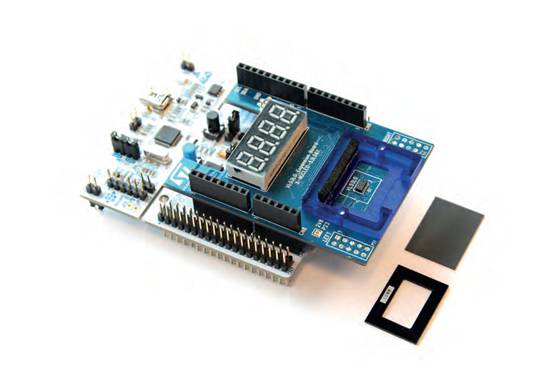

VL53L0X評估套件X-NUCLEO-53L0A1
產品細節
|
產品編號
|
封裝尺寸
|
工作范圍
|
功耗
|
供電電壓
|
最佳工作溫度
|
|
VL53L0CXV0CHM
|
4.4×2.4×1 mm
|
高達2米
|
HW待機（類型）：5μA
范圍：<20mW（*）
|
2.6至3.5V
|
-20至+70℃
|
*平均功耗為10Hz，測距操作時間為33ms |
