| DGD2136 三相半橋閘極驅動器簡化 BLDC 與 PMSM 的馬達驅動 |
|
|
| 文章來源：永阜康科技 更新時間：2017/11/16 13:32:00 |
在線咨詢： |
| |

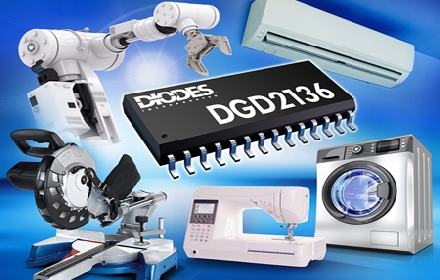

Diodes 公司推出了DGD2136，這是一款完全整合的三相閘極驅動器 IC 芯片，用來在半橋配置中驅動 N 信道 MOSFET 或 IGBT。浮點高側驅動器與靴帶式運作，讓 DGD2136 能夠切換高達 600V；低至 2.4V 的標準邏輯位準輸入，則提供簡單的控制接口。這款閘極驅動器是專為 BLDC 和 PMSM 馬達驅動應用 (常見于家用電器、電動與園藝工具、空調機、縫紉機和工業馬達中) 設計。
BLDC 與 PMSM 馬達的使用增加，反映出產業的方針：改善電動馬達的效率，并實現零維護的目標，將整體擁有成本降到最低。為了滿足此要求，DGD2136 針對 3 相應用進行優化，可驅動由 N 信道 MOSFET 或 IGBT 構成的三個半橋。高電壓制程讓浮點高側驅動器能夠以高達 600V 運作，而驅動器的輸出也運用高脈沖電流緩沖器，將驅動器的跨導問題減到最少。
此裝置采用多重保護機制：透過外部電阻器來感測過電流，以關閉所有輸出；匹配的傳輸延遲功能運用內部延遲時間與擊穿邏輯，可在兩種輸入值都高時 (故障狀態)，防止兩種輸出的值變高；VCC欠壓鎖定功能會關閉個別的高側輸出；對于 VS接腳高 dv/dt瞬時的內建耐受能力，則可將假觸發的風險降到最低。DGD2136 也具備故障訊號輸出功能，可用來監控驅動級，并可搭配 RC 輸入接腳使用，以提供可調整的重設時間功能。
DGD2136 閘極驅動器采用業界標準的 SO-28 封裝。 |
| |
|
|
|
|
|
| |
| |
| |
 |
