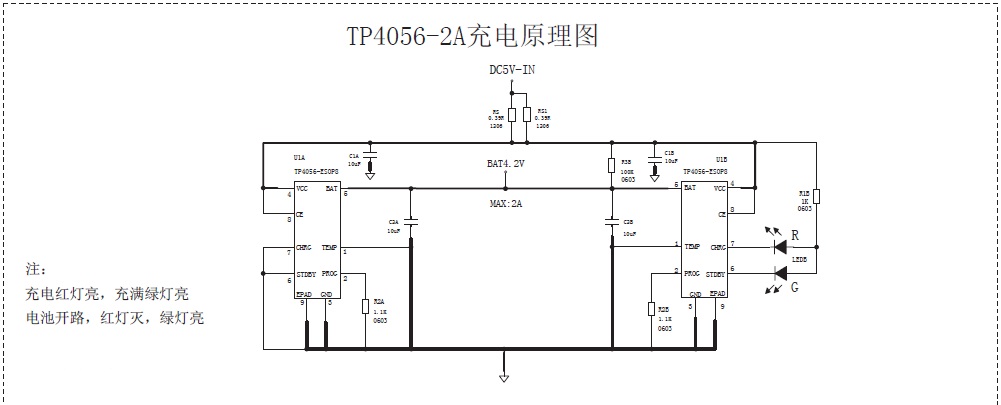

| TP4056-并聯最大2A充電原理圖 |
|
|
| 文章來源：永阜康科技 更新時間：2017/10/10 17:29:00 |
在線咨詢： |
| |
應用注意事項：
1.圖中所有的電容，在畫板的時候必須放置相對應的引腳最近處并集中接芯片地；
2.IC芯片底部散熱片（EPAD）需接地，并通過多個通孔(3*3/4*3)與背部銅皮相連，背部銅皮應做到設計最大面積來給予散熱; |
| |
|
|
|
|
|
| |
| |
| |
 |
