TP4100/4101鋰電池充電保護二合一IC產品概述
TP4100/TP4101 是一款完整的單節鋰離子電池充電管理、放電保護芯片，首創5V電源正負極反接保護，帶電池正負極反接保護，兼容大小3mA-1000mA 充電電流。其采
用恒定電流/恒定電壓線性控制，薄型DFN 與TSOT 封裝與較少的外部元件數目使其成為便攜式產品應用的理想選擇。
由于采用了內部PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件
下對芯片溫度加以限制。芯片帶有電源電壓功率自適應功能，可直接從USB 或太陽能取電。充滿電壓固定于4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.2V 之后，充電電流降至設定值1/10，TP4100 將自動終止充電。
TP4100 的放電管理包含了欠壓保護、過充保護、輸出短路保護、輸出過流保護、芯片過溫保護以及多種保護后的延時自激活恢復，其他特點包括充電電流監控器、欠壓
閉鎖、自動再充電和兩個用于指示充電狀態引腳（TP4101 有一個充電指示狀態引腳）。TP4100 采用8 引腳DFN3*3 封裝，充電電流范圍3mA-1000mA。TP4101 采用6 引腳
TSOT23 封裝，充電電流范圍3mA-600mA。
鋰電池充電保護二合一TP4100，4101藍牙音箱應用案例

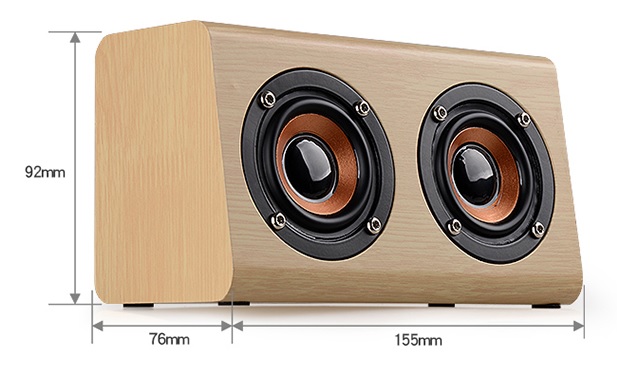

1，整機尺寸155*76*92mm
2，箱體：合成纖維木板
3，喇叭4Ω，2.25寸5W
4，頻率響應：90Hz-20KHz
5，整機輸出功率10W（5W*2）
6，電路結構,
充電，保護：TP4100
音頻功放：CS8138S*2
藍牙芯片：AC6905A
7，電池容量,2000mA,18650電池
8，播放方式：藍牙，TF卡，AUX
9，整機峰值電流1.18A（max）低音最大
音量
10，低電量提醒：3.3V
11，系統設定關機電壓3.28V
12，充電電流：1A

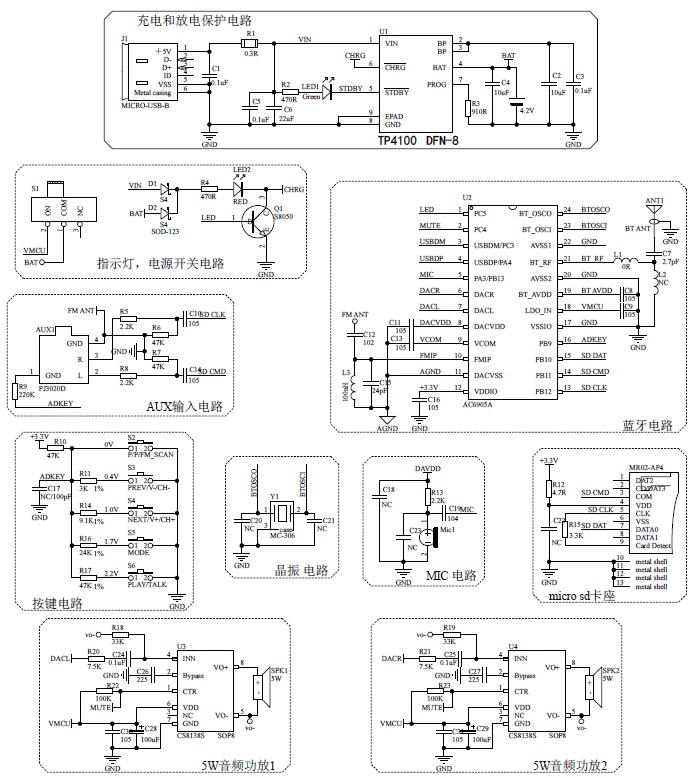

應用原理圖
附：TP4100/TP4101 測試使用注意事項
1、為保證各種情況下可靠使用， 防止尖峰和毛刺電壓引起的芯片損壞， 建議
TP4100/TP4101 應用中Vcc 端和BAT 端分別10uF 的陶瓷電容以及0.1uF 陶瓷電容，所有電
容位置須靠近芯片引腳放置，不宜過遠。在應用于電源反接保護環境下，要求使用帶耗散電
阻并增大輸入電容的應用電路。
2、如需測試TP4100/TP4101 充電電流，芯片BAT 端應直接連接電池正極，不可串聯電
流表，電流表可接在芯片Vcc 端。
