具有業界最高精度、最低耗電量及超強磁滯特性，助力停車場車輛管理系統的發展
＜概要＞
全球知名半導體制造商ROHM面向停車場車輛管理系統的車輛檢測領域，開發出檢測地磁的MI傳感器“BM1422AGMV”。

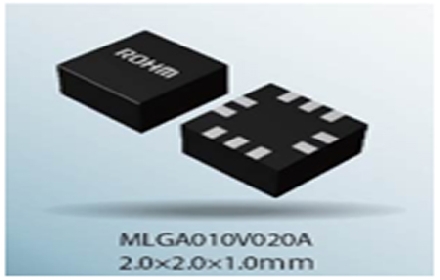

“BM1422AGMV”是融合了合作伙伴愛知制鋼株式會社的MI元件開發技術和ROHM所擅長的半導體生產技術、傳感器控制技術優勢開發而成的產品。可檢測車輛等引發的地磁場變化，其影響檢測精度的噪聲特性、溫度特性、磁滯特性和耗電量等方面與一般產品相比均具有極高的性能優勢（噪聲影響僅1／3、溫度影響僅1／6、磁滯特性幾乎為0、耗電量僅1／8），而且封裝采用僅2×2mm的小型封裝。由此實現了業界最高精度和超低功耗，作為地磁傳感器非常有助于停車場車輛管理系統的發展與普及。
從2017年9月起搭載了“BM1422AGMV”的評估板“BM1422AGMV－EVK－001”在AMEYA360、RightIC在線平臺開始網售，僅需網上購買即可對本產品進行評估。另外，使用評估板所需的入門指南等各種文檔均可從官網下載。
今后，ROHM將繼續推進IoT和傳感器網絡不可或缺的高精度、低功耗的傳感器產品開發。
＜背景＞
近年來，在中國，隨著汽車的快速普及，以城市為中心的停車場不足已成為嚴重問題。對此，以北京市和上海市為首的地方政府相繼推出交通基礎設施政策，制定停車場建設計劃并引進開發管理系統，力爭提高管理水平和服務水準，其車輛管理系統中采用了內置有地磁傳感器的車輛檢測模塊。

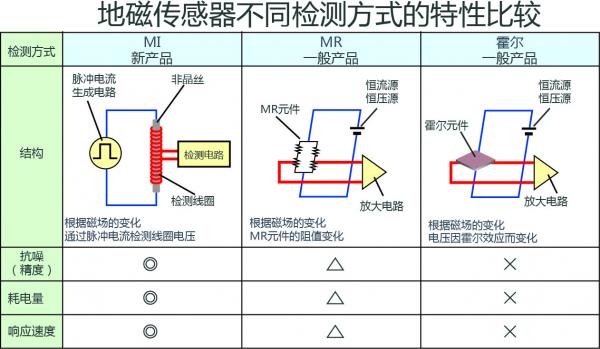

以往車輛檢測模塊中搭載的地磁傳感器多采用霍爾元件和MR元件，存在精度、功耗、溫度特性、磁滯性能等諸多課題。尤其是關于磁滯性能，當裝有較大電刷（電機）的道路清掃車通過時，因磁鐵接近或惡作劇刻意地使傳感器磁化，以致無法準確識別有無車輛通過。
針對這些課題，ROHM于2013年2月開始與愛知制鋼株式會社展開業務合作，聯合推進使用了精度、溫度特性、磁滯性能等方面遙遙領先現有技術的MI元件的傳感器開發。
＜應用＞
●停車場的地磁車輛管理系統
●智能手機等移動設備的室內導航用位置檢測
●AR（Augmented reality: 增強現實）產品
●超低耗電量的方位檢測（電子羅盤用途）
＜特點＞
1．創造新價值的業界最高檢測精度

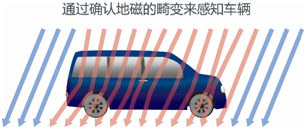

由于車輛檢測是看地磁場變化的，因此超高檢測精度和不易受周圍環境影響的特性是非常重要的。
低噪聲：提高車輛檢測精度
優異的溫度特性：降低晝夜、季節帶來的誤差
超強的磁滯特性：防止磁化導致的誤動作

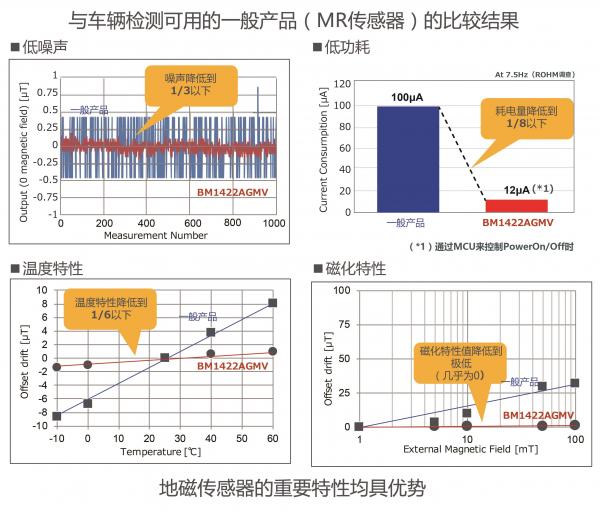

“BM1422AGMV”采用高靈敏度MI元件并與搭載抗噪性能優異的高精度A／D轉換器的模擬前端電路相結合，與一般產品（可用于車輛檢測的MR傳感器）相比，分別將噪聲的影響降低到1／3、溫度影響降低到1／6、磁滯影響降低到幾乎為0的極低值，從而實現了業界最高的檢測精度。特別是磁滯特性幾乎接近0，不存在一般產品存在的課題－－有磁鐵接近時傳感器被磁化，從而有助于穩定的車輛檢測。
2．業界最低的超低功耗
普通的地磁傳感器為提高精度，需要增加測量（運算）次數，求出平均值，但高靈敏度的MI傳感器即使減少測量次數也可實現高精度，因此，可大幅降低運算處理所需的電量。實現僅一般產品1/8的業界最低耗電量12μA（7.5Hz時），有助于系統電池的長時間工作。
＜術語解說＞
MI傳感器（Magneto－Impedance傳感器）
搭載使用特殊非晶絲的MI元件的新一代地磁傳感器，愛知制鋼株式會社世界首家開發成功。與傳統的地磁傳感器（搭載霍爾元件等）相比，具有高達1萬倍以上的超高靈敏度，作為加速IT化的新技術，有望實現在眾多領域中的應用。 |
