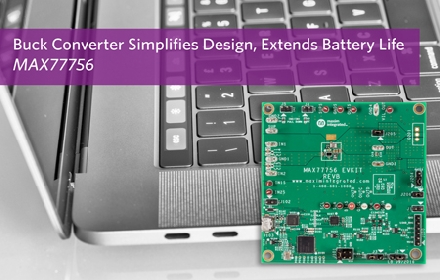

Maxim面向USB Type－C設備推出靈活的Buck轉換器，有效延長電池壽命

文章來源：永阜康科技更新時間：2017/8/11 11:08:00

在線咨詢：

李湘寧 2850985550

鄢先輝 2850985542

張代明 3003290139

13713728695

MAX77756集成電源MUX，提供更高電流負載、雙路輸入和I²C支持

Maxim推出MAX77756 24V、500mA、低靜態電流(Iq) buck轉換器，為多單元、USB Type－C產品的開發者提供靈活的選項，滿足其更高電流、雙路輸入及I²C支持等需求。

USB Type-C產品必須產生一路3.3V的常開電源，以檢測USB插入事件。利用MAX77756降壓轉換器可以從Type-C供電(PD)電壓(5V至20V)產生一路常開輸出電壓(1.8V/3.3V/5.0V)，用作端口控制器的數字電源。MAX77756的靜態電流低至20μA，大幅降低空閑模式下的功耗，進而延長電池壽命。為簡化系統設計，MAX77756采用雙輸入理想二極管構成的“或”電路，允許芯片由外部USB電源供電(電池完全放電后)。

對于多節電池供電的超極本、筆記本電腦、無人機以及智能家居等產品，通過靈活的MAX77756電源設計，可以擴展到Type-C設備。MAX77756整合了寬輸入電壓范圍、低靜態電流、高電流負載驅動、雙輸入架構和I²C接口等獨特優勢，提高了設計靈活性和編程能力。如果客戶不使用I²C總線，也提供默認的電源配置。MAX77756帶有短路保護和熱保護，8ms內部軟啟動最大程度地降低浪涌電流，采用成熟的電流模式控制結構，具有高達26V的輸入電壓容限，提供高度可靠的系統支持。

主要優勢

低靜態電流：1.5μA Buck和20μA MUX，優化于“常開”電源設計

高效率：集成電源MUX，效率高達92%

小方案尺寸：2.33mm x 1.42mm 15焊球WLP封裝；無需外部肖特基二極管

寬輸入電壓：支持整個VBUS供電范圍(5V-20V)和VBATT輸入 (2S、3S、4S Li+)

評價

“MAX77756內置FET節省了電路板空間、降低串聯壓降，無需使用外部肖特基二極管，”Maxim Integrated移動電源事業部執行業務經理Jia Hu表示，“與其它產品相比，MAX77756擁有業內最高效率和最低Iq，幫助工程師最大程度地降低終端應用功耗、延長電池壽命。”
